La plus petite section en aluminium que nous ayons produite à ce jour mesurait environ 4 × 4 mm, pour une masse linéique de 43 g/m. Il s'agit d'un exemple de réalisation : la faisabilité dépend de la géométrie complète de la section et des spécifications techniques du projet.
Extrusion d'Aluminium sur Mesure Selon Vos Plans
Transformez vos plans de produits en aluminium extrudé en composants prêts pour la production. ALUCAD prend en charge l'ensemble de votre projet d'extrusion sur mesure, de l'analyse des plans et de la fabrication des filières jusqu'à l'usinage, aux traitements de surface et à la livraison. Transmettez-nous vos plans et votre cahier des charges pour que nous puissions étudier la faisabilité de votre projet et vous proposer un devis couvrant l'ensemble du processus de fabrication.
Discutons de votre projet d'extrusion d'aluminium sur mesure
L'extrusion de vos produits en aluminium sur mesure
ALUCAD analyse vos plans afin de vérifier la faisabilité de fabrication de vos produits en aluminium extrudé. Nous vous proposons ensuite un devis couvrant l'ensemble du processus de production, et pas uniquement l'extrusion. Notre équipe basée à Argentan, en France, assure la coordination technique, le suivi de production et la logistique tout au long de votre projet. La fabrication est réalisée dans notre site de production situé à Foshan, en Chine.
Une fois les spécifications validées, notre partenaire d'extrusion, situé à proximité de notre usine, réalise l'extrusion de vos pièces en aluminium sur mesure. Nous collaborons avec ce partenaire depuis plus de 15 ans et bénéficions d'une communication efficace ainsi que d'une production fiable et régulière. Même lorsque l'extrusion est réalisée par notre partenaire, ALUCAD reste responsable de la gestion de votre projet. Vous n'avez qu'un seul interlocuteur : nous.
Les tolérances dimensionnelles d'extrusion que nous appliquons
Dimension (mm) |
>1 |
>1–2 |
>2–3 |
>3–6 |
>6–12 |
>12–19 |
>19–25 |
>25–38 |
>38–50 |
>50–100 |
>100–150 |
>150–200 |
>200–250 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Tolérance ± (mm) |
0,10 |
0,12 |
0,14 |
0,18 |
0,20 |
0,23 |
0,25 |
0,30 |
0,36 |
0,61 |
0,86 |
1,12 |
1,37 |
Les valeurs indiquées ci-dessus correspondent aux tolérances dimensionnelles standards avec lesquelles nous travaillons habituellement. Elles reflètent la précision que notre partenaire d'extrusion peut atteindre de manière régulière dans des conditions normales de production. Les tolérances réellement applicables peuvent varier selon la géométrie et les spécifications du produit.

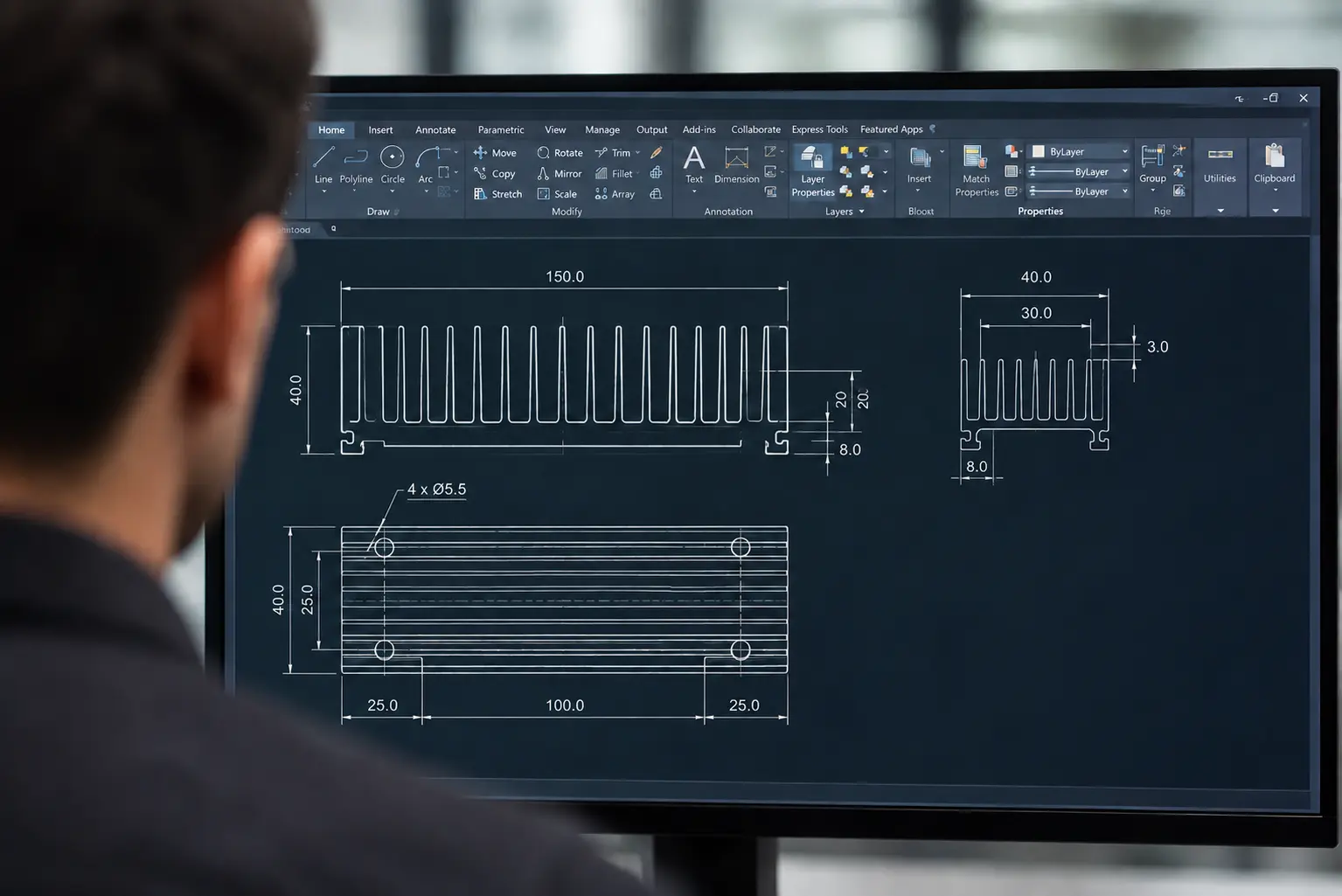

Concevoir vos produits en aluminium pour l'extrusion
Nous analysons les épaisseurs de paroi, la répartition de la matière, les rayons, la symétrie et l'ensemble des éléments susceptibles d'influencer la faisabilité de fabrication. Lorsque des modifications peuvent améliorer le processus de production sans compromettre la fonction de votre composant, nous vous proposons des ajustements. Parfois, même de petites modifications de conception peuvent avoir un impact important sur l'extrusion.
Mais la section transversale de votre produit ne détermine pas uniquement sa faisabilité d'extrusion. Elle influence également les possibilités de bridage, les surfaces de référence utilisées pour le positionnement et l'accessibilité des outils de coupe aux zones à usiner. Nous analysons donc vos plans en tenant compte des opérations d'usinage et des traitements de surface prévus. L'anodisation ou les revêtements peuvent modifier certaines dimensions et certains ajustements, tandis qu'un usinage réalisé après traitement peut mettre à nu des surfaces non protégées.
Nous étudions la conception de vos produits en aluminium en prenant en compte l'ensemble du processus de fabrication.
Consulter notre guide de conception pour l'extrusion d'aluminium
Caractéristiques techniques de notre extrusion d'aluminium
Alliages d'aluminium de la série 6000
6063 T5 ; 6005 et 6061 T6
Plus petite section réalisée : 4 × 4 mm pour une masse linéique de 43 g/m, selon faisabilité du projet
Longueur maximale d'extrusion : 6 300 mm
Tolérances d'extrusion basées sur la norme EN 755, sauf spécification contraire
Quantité minimale moyenne d'environ 300 kg par référence et par an, selon le projet
Livraison des prototypes généralement sous 4 à 6 semaines, selon les outillages, les opérations nécessaires et le programme de validation convenu
Délai habituel de production : environ 3 à 4 mois
Des expéditions régulières vers notre siège en France permettent d'échelonner les livraisons selon vos besoins, sans réceptionner la totalité du volume annuel en une seule fois
Vous souhaitez obtenir un devis pour votre projet d'extrusion d'aluminium sur mesure ?
Filières d'extrusion sur mesure et prototypage

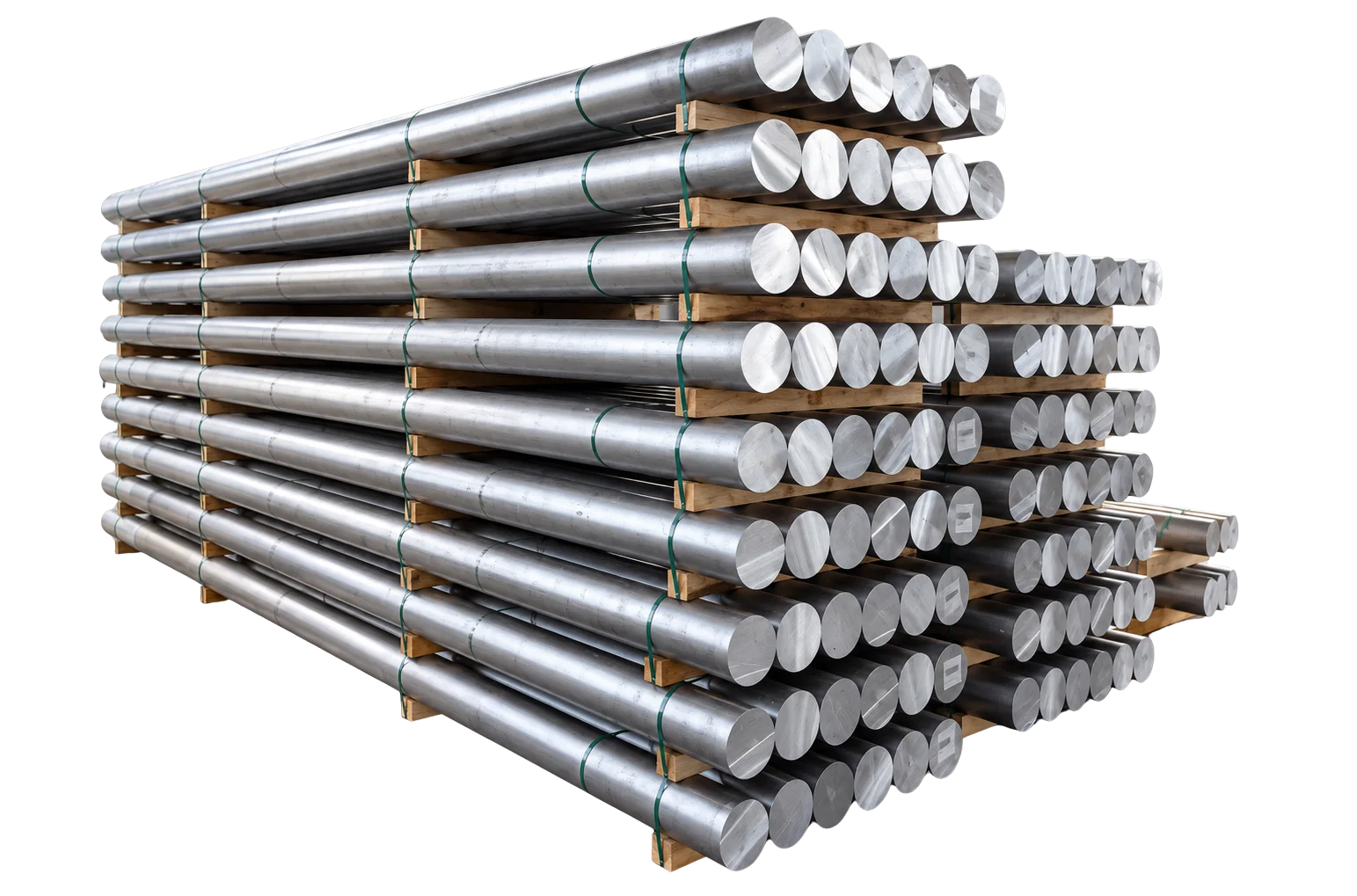

La fabrication d'une section en aluminium sur mesure nécessite une filière d'extrusion spécifiquement conçue pour sa géométrie. Après validation des plans et du devis, nous coordonnons la fabrication de l'outillage avec notre partenaire d'extrusion situé à proximité de notre usine, avec lequel nous travaillons depuis plus de 15 ans.
Les prototypes sont généralement livrés sous 4 à 6 semaines, selon les caractéristiques du projet. Ils peuvent intégrer l'ensemble des opérations demandées : extrusion, usinage, traitement de surface et assemblage des accessoires. Une fois les échantillons validés, nous lançons la production en série, avec la possibilité d'organiser des livraisons échelonnées selon vos besoins.
Les étapes de fabrication de vos produits en aluminium extrudé sur mesure
01
Analyse de vos plans et validation des spécifications
02
Fabrication et livraison des prototypes
03
Lancement de la production après validation des prototypes
04
Usinage de vos produits en aluminium extrudé
Pourquoi choisir ALUCAD pour vos projets d'extrusion d'aluminium sur mesure ?
Un fournisseur unique pour l'ensemble du processus
De l'analyse de vos plans et de l'extrusion sur mesure jusqu'à l'usinage, aux traitements de surface, à l'assemblage, au conditionnement et à la livraison, nous coordonnons l'ensemble de la fabrication de vos composants en aluminium.
Capacité d'extrusion de petites sections en aluminium
La plus petite section en aluminium que nous ayons produite à ce jour mesurait environ 4 × 4 mm, pour une masse linéique de seulement 43 g/m. Chaque conception fait l'objet d'une étude de faisabilité afin de confirmer les dimensions et les tolérances réalisables.
Une étude de conception intégrant toutes les étapes de fabrication
Nous prenons en compte les interactions entre extrusion, usinage et traitements de surface afin d'identifier, avant la fabrication des outillages, les possibilités de simplification de la géométrie et d'optimisation du processus de production.
Un partenariat d'extrusion établi depuis plus de 15 ans
Nous travaillons en étroite collaboration avec notre partenaire d'extrusion historique pour coordonner la fabrication des filières et la production selon les exigences de vos composants. Vous bénéficiez d'un interlocuteur unique : ALUCAD.
Une gestion de projet assurée depuis la France
Notre équipe française coordonne les échanges techniques, le suivi de fabrication et la logistique, vous offrant un point de contact unique tout au long de votre projet.
Une production et des livraisons flexibles
Des expéditions régulières vers notre siège en France nous permettent de planifier les livraisons selon vos besoins de production, sans vous imposer la réception de l'intégralité de votre volume annuel en une seule fois.

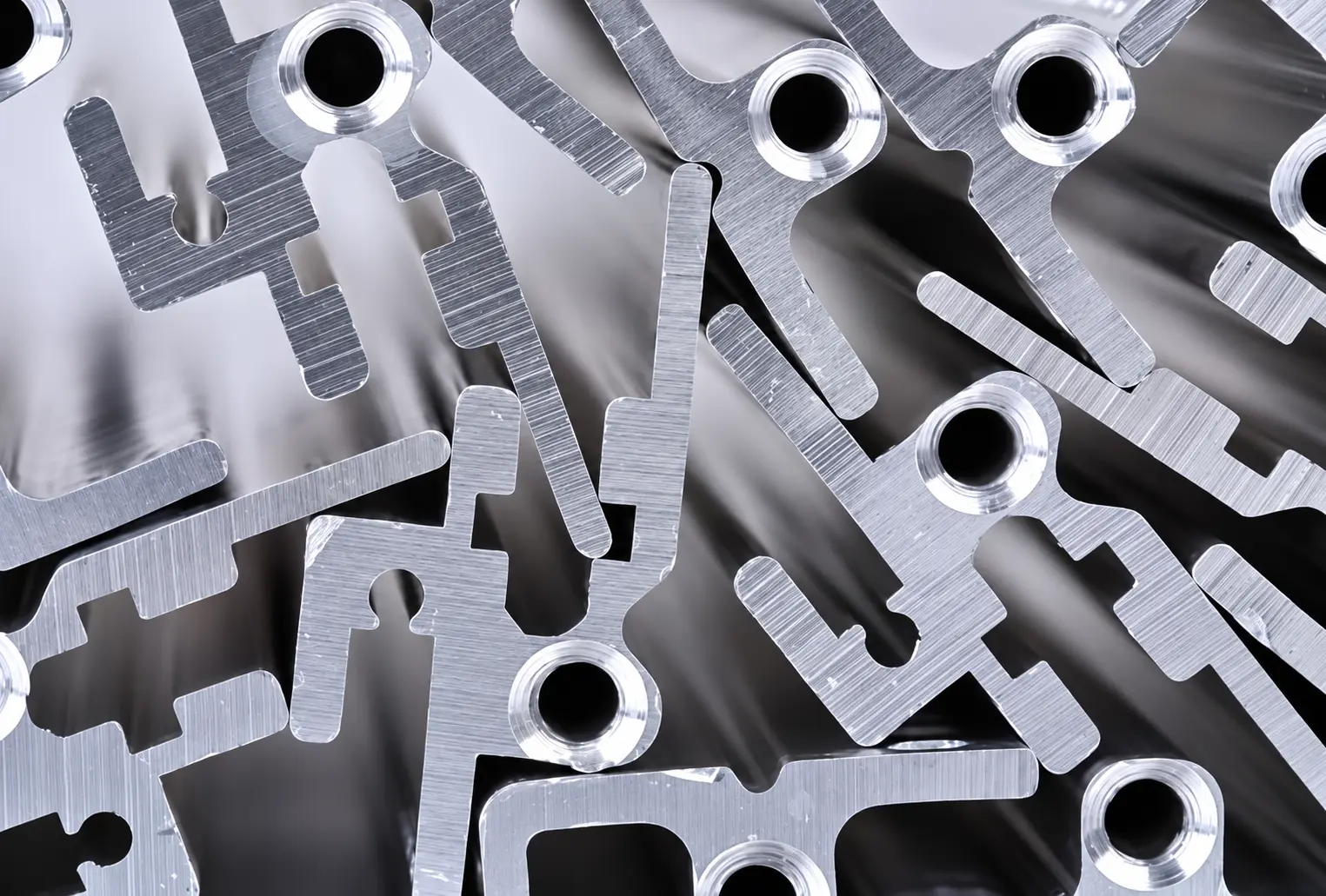

De l'aluminium extrudé au composant fini, prêt à l'emploi
La majorité des projets ALUCAD associent l'extrusion sur mesure à des opérations d'usinage. Nous transformons les produits en aluminium extrudé en composants destinés à de nombreuses applications, notamment les portes, les charnières, les systèmes d'éclairage LED, les dissipateurs thermiques et les systèmes de fixation de panneaux solaires.
Les informations nécessaires pour établir votre devis d'extrusion sur mesure
Transmettez-nous les plans de section de votre produit en aluminium extrudé ainsi que les plans du composant fini, accompagnés des fichiers CAO si vous en disposez. Précisez l'application envisagée, les quantités annuelles, les longueurs requises et les tolérances critiques.
Indiquez également, si ces éléments sont déjà définis, la nuance d'alliage et l'état métallurgique, le traitement de surface, les opérations d'usinage ainsi que les exigences d'assemblage et de conditionnement. Si certains paramètres restent à définir, décrivez-nous les fonctions attendues de votre produit afin que nous puissions étudier les différentes solutions de fabrication.
Les éléments à fournir pour votre demande de devis
Plan de section / fichier CAO
Plan de la pièce finie
Application du produit
Volume annuel
Longueurs requises
Alliage et état métallurgique
Tolérances critiques
Opérations d'usinage
Traitement de surface
Assemblage et conditionnement
Envoyez-nous vos plans et votre cahier des charges pour votre projet d'extrusion d'aluminium
FOIRE AUX QUESTIONS
Questions fréquentes sur l'extrusion d'aluminium sur mesure
Oui. Nous étudions les sections pleines, creuses et semi-creuses en fonction de leur application. Une section creuse peut permettre de réduire le poids du composant, mais sa faisabilité et les outillages nécessaires dépendent de la géométrie et des exigences mécaniques et fonctionnelles du produit.
Nous travaillons principalement avec des alliages d'aluminium de la série 6000, notamment le 6063 T5 ainsi que les alliages 6005 et 6061 à l'état T6. Nous étudions les spécifications du matériau en fonction des exigences d'extrusion, d'usinage et de traitement de surface.
Nos tolérances d'extrusion sont basées sur la norme EN 755. Les valeurs réalisables dépendent des dimensions et de la géométrie de la section. Lorsque certaines cotes fonctionnelles nécessitent une précision supérieure à celle obtenue directement par extrusion, des opérations d'usinage complémentaires peuvent être nécessaires. Consultez notre guide de conception des produits en aluminium extrudé pour en savoir plus sur les tolérances dimensionnelles.
La quantité minimale moyenne de commande est d'environ 500 kg par référence et par an. Nous confirmons cette quantité après analyse de vos plans et de vos besoins de production.
Oui. Nous analysons les épaisseurs de paroi, les rayons, les caractéristiques fonctionnelles, les tolérances et les opérations de transformation prévues après extrusion. Lorsque cela est pertinent, nous proposons des modifications permettant d'améliorer la fabricabilité ou de réduire les coûts tout en préservant les fonctions essentielles de votre composant.
Dans certains cas, oui. L'extrusion permet de réaliser une section transversale constante sur toute la longueur du produit. Certaines rainures, certains canaux et éléments de positionnement peuvent donc être intégrés directement à la géométrie extrudée. En revanche, les perçages localisés, les poches et les caractéristiques situées aux extrémités nécessitent généralement des opérations d'usinage complémentaires.
Oui. La majorité de nos projets associent extrusion et usinage. Découvrez nos capacités d'usinage de l'aluminium extrudé sur mesure, comprenant notamment la découpe, l'usinage CNC, le fraisage, le perçage, le taraudage et d'autres opérations de transformation.
Le coût d'une filière est calculé en fonction de la géométrie de la section à extruder. Les dimensions, la complexité de la pièce et la conception de l'outillage influencent son prix. Envoyez-nous votre plan de section afin que nous puissions étudier le coût de l'outillage en tenant compte de vos besoins de production.
Non. Vous pouvez nous contacter même si votre conception est encore en cours de développement. Transmettez-nous les plans et les informations dont vous disposez. Nous identifierons les éléments complémentaires nécessaires pour confirmer la faisabilité technique et établir un devis.
