Guide de Conception des Produits en
Aluminium Extrudé et Usiné sur Mesure
Guide sur les alliages, l’extrusion, l’usinage et les traitements de surface selon les normes européennes EN
1. Objectif de ce guide & à propos d’ALUCAD
Un bon design de profilé aluminium, c’est un design qui peut être fabriqué exactement comme prévu — de manière efficace, répétable et à grande échelle.
Beaucoup de décisions clés sont prises très tôt dans un projet, avant même que toutes les contraintes de fabrication soient clairement identifiées. Et certaines petites hypothèses peuvent en réalité avoir un impact important sur la faisabilité, les coûts, les délais et la qualité finale. Dans ce guide, on va donc passer en revue les différentes étapes du process de fabrication, en mettant en avant les choix de conception qui influencent directement la production des profilés aluminium.
À propos d’ALUCAD
Avant de commencer, quelques mots sur ALUCAD, pour que vous sachiez d’où viennent ces recommandations.
ALUCAD est un fabricant de profilés aluminium sur mesure, fournissant des composants extrudés et usinés prêts à être installés, destinés à la production en série. Nous intervenons sur l’ensemble de la chaîne de production : de l’accompagnement à la conception, jusqu’à l’extrusion, les traitements de surface, l’usinage, les sous-ensembles, le conditionnement et le contrôle qualité continu. Fondée en 2000 par Laurent Hendrickx, l’entreprise accompagne depuis le début des projets en gestion complète de profilés aluminium. Cette expérience nous donne une vraie visibilité sur la manière dont les choix de conception se traduisent concrètement en production.
Ce guide regroupe ce que nous avons appris sur le terrain avec un objectif simple : vous aider à obtenir le bon résultat du premier coup.
Ce que ce guide va vous apporter
Ce guide est conçu comme une référence pratique en conception pour la fabrication (DFM).
Il vous aidera à :
• Choisir les bons alliages en fonction des contraintes fonctionnelles, esthétiques et de coût
• Comprendre ce que l’extrusion aluminium permet réellement de faire
• Identifier quand l’usinage est nécessaire et comment concevoir en conséquence
• Anticiper les contraintes liées aux traitements de surface et à l’anodisation
• Aligner votre conception avec les normes européennes EN
Tout au long du guide, on se concentre sur les décisions qui ont le plus d’impact sur la fabricabilité. L’objectif n’est pas de montrer ce qui est théoriquement possible, mais ce qui peut être produit de manière fiable, répétable et économique en série.
Normes et périmètre
Toutes les recommandations dimensionnelles et les tolérances mentionnées dans ce document sont basées sur les normes européennes (EN), avec une référence principale à la norme EN 755 pour les produits en aluminium extrudé.
Ce guide ne remplace pas les normes officielles, les plans techniques détaillés ou les validations spécifiques à un projet. Il vise à faciliter la prise de décision technique et à améliorer la communication avec les fournisseurs dès les premières phases du projet.
2. L’aluminium comme matériau : propriétés clés et implications de conception
L’aluminium est largement utilisé pour les profils extrudés car il combine légèreté, bonnes performances mécaniques et excellente aptitude à la fabrication. En conception de produits en aluminium, ces propriétés influencent directement la géométrie du profil, les tolérances, les finitions de surface et le comportement à long terme, tant en production qu’en utilisation.
Densité et poids
L’aluminium a une densité d’environ 2,7 g/cm³, soit environ un tiers de celle de l’acier. Cela permet une réduction significative du poids, au niveau du composant comme du système.
En pratique, un poids réduit peut :
• diminuer les charges sur les structures porteuses
• faciliter la manutention et l’assemblage
• réduire la consommation d’énergie en utilisation ou en transport
Toutefois, l’allègement par réduction d’épaisseur ou suppression de matière doit toujours être mis en balance avec la rigidité, la stabilité à l’extrusion et la maîtrise des tolérances.
Résistance et rigidité
Les alliages d’aluminium couvrent une large gamme de résistances mécaniques selon l’alliage et l’état métallurgique. En revanche, le module d’élasticité de l’aluminium est plus faible que celui de l’acier : à charge égale, il se déforme davantage.
En extrusion, cela conduit à un principe clé : la rigidité dépend avant tout de la géométrie, bien plus que de la résistance de l’alliage.
Augmenter la hauteur de section, redistribuer la matière ou modifier la forme du profil est souvent plus efficace que choisir un alliage plus résistant. Monter en résistance sans repenser la géométrie résout rarement les problèmes de flèche et complique souvent l’extrusion et la finition.
Comportement thermique
L’aluminium présente un coefficient de dilatation thermique relativement élevé (environ 23 µm/mètre/°C). Les variations de température peuvent donc entraîner des variations dimensionnelles mesurables, en particulier pour :
• les profils longs
• les assemblages contraints
• les applications soumises à des cycles thermiques
Ce comportement doit être pris en compte lors de la définition :
• des jeux fonctionnels
• des ajustements d’assemblage
• des tolérances sur longueur
Ignorer la dilatation thermique conduit souvent à des problèmes d’alignement qui ne peuvent pas être corrigés par des tolérances plus serrées.
Résistance à la corrosion
L’aluminium forme naturellement une fine couche d’oxyde protectrice au contact de l’air. Cette couche offre une bonne protection contre la corrosion et se régénère naturellement.
Dans des environnements neutres ou faiblement corrosifs, l’aluminium se comporte très bien sans protection supplémentaire. En milieux plus agressifs (acides ou alcalins), le risque de corrosion augmente et doit être traité par :
• le choix de l’alliage
• le traitement de surface
• des mesures de conception adaptées
Les choix de finition doivent donc être faits tôt, car ils influencent la géométrie, les tolérances et les coûts.

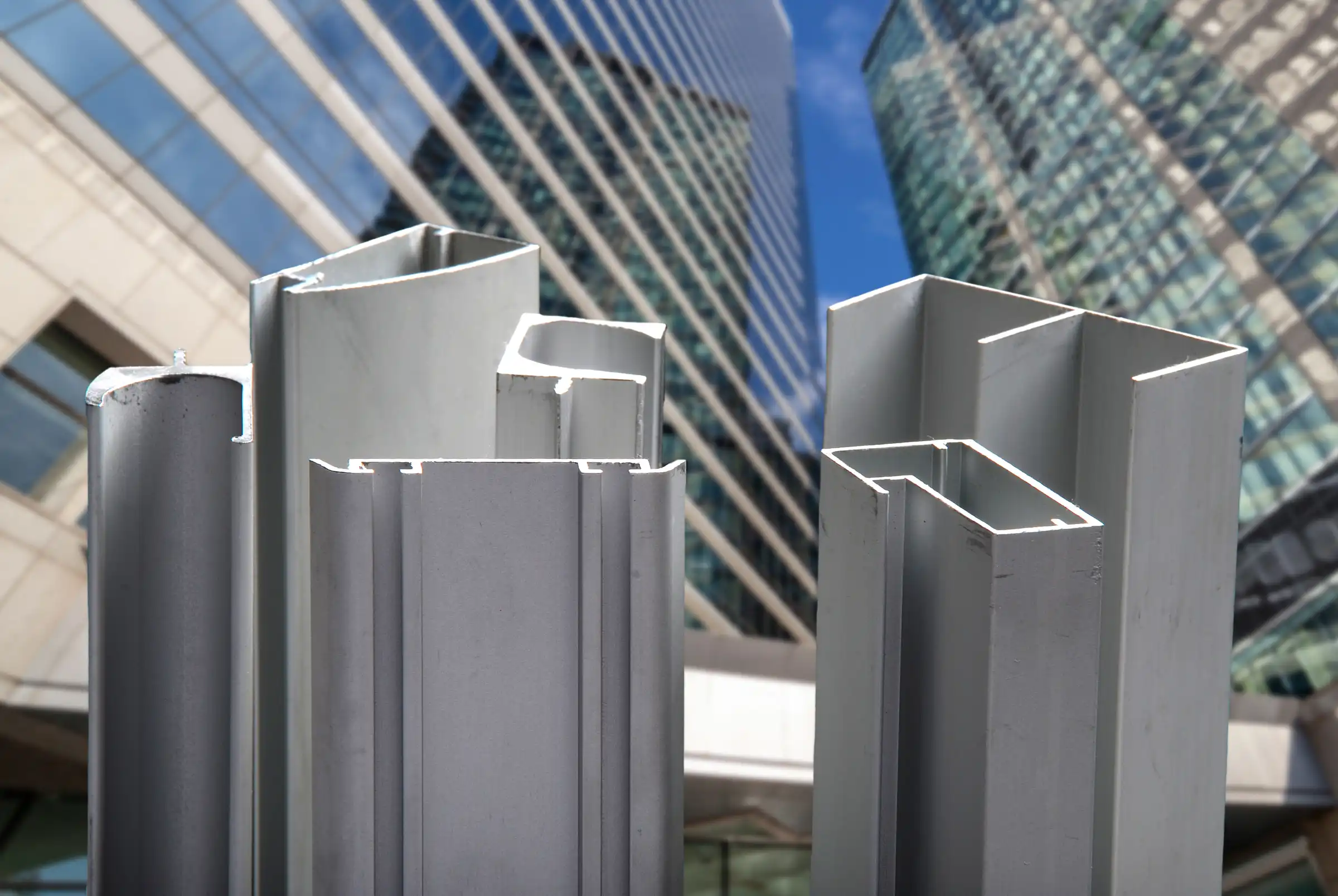

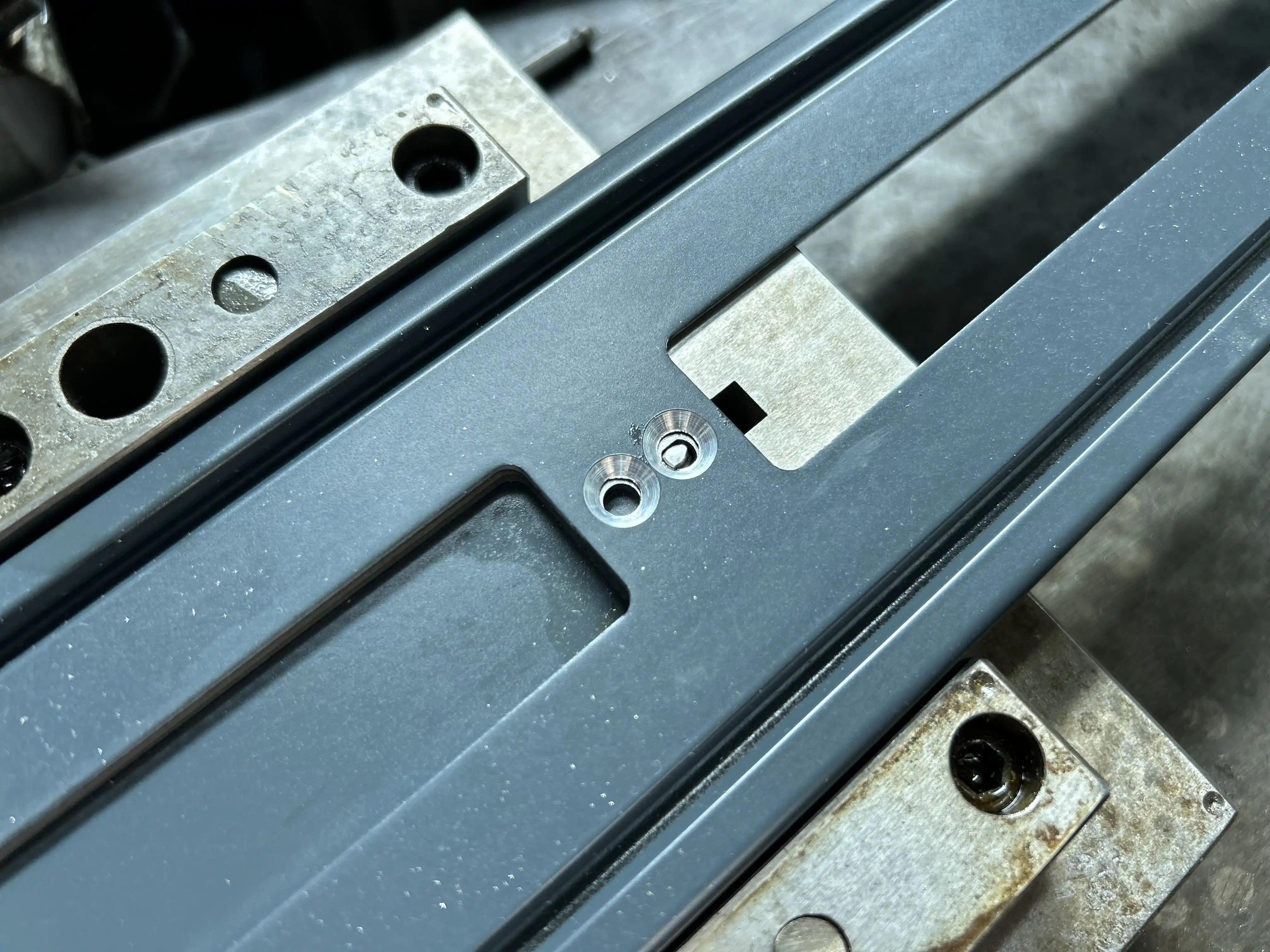

Usinabilité et aptitude à la mise en forme
L’aluminium est généralement facile à usiner et à former. Les efforts de coupe sont faibles, l’usure des outils est limitée et de nombreuses opérations peuvent être réalisées efficacement.
Cela permet d’ajouter des fonctions là où l’extrusion seule ne suffit pas. En revanche, l’usinage doit servir à ajouter de la fonction, pas à corriger une conception d’extrusion évitable. Les fonctions intégrées directement dans la section extrudée sont généralement plus économiques et plus répétables.

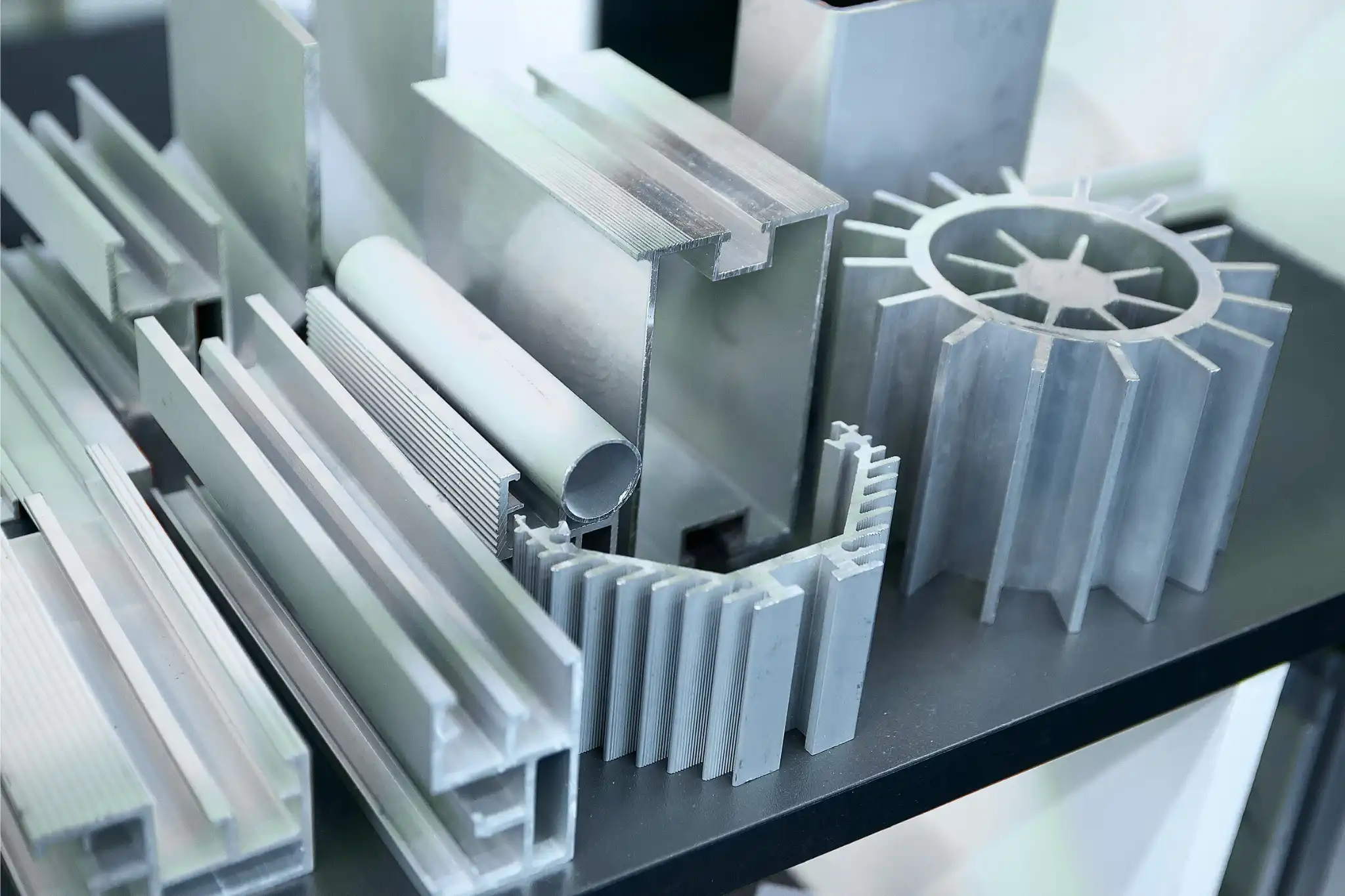

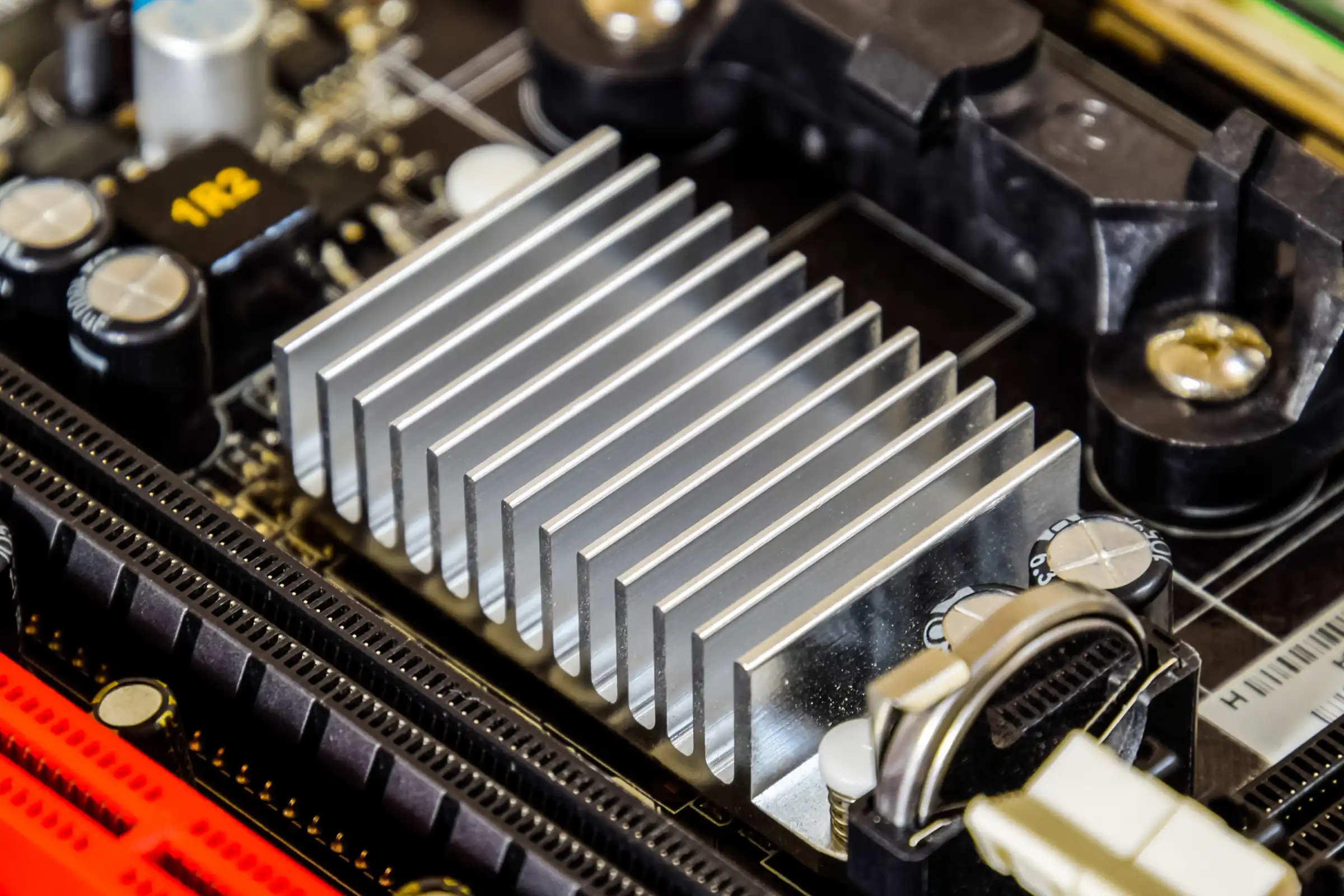

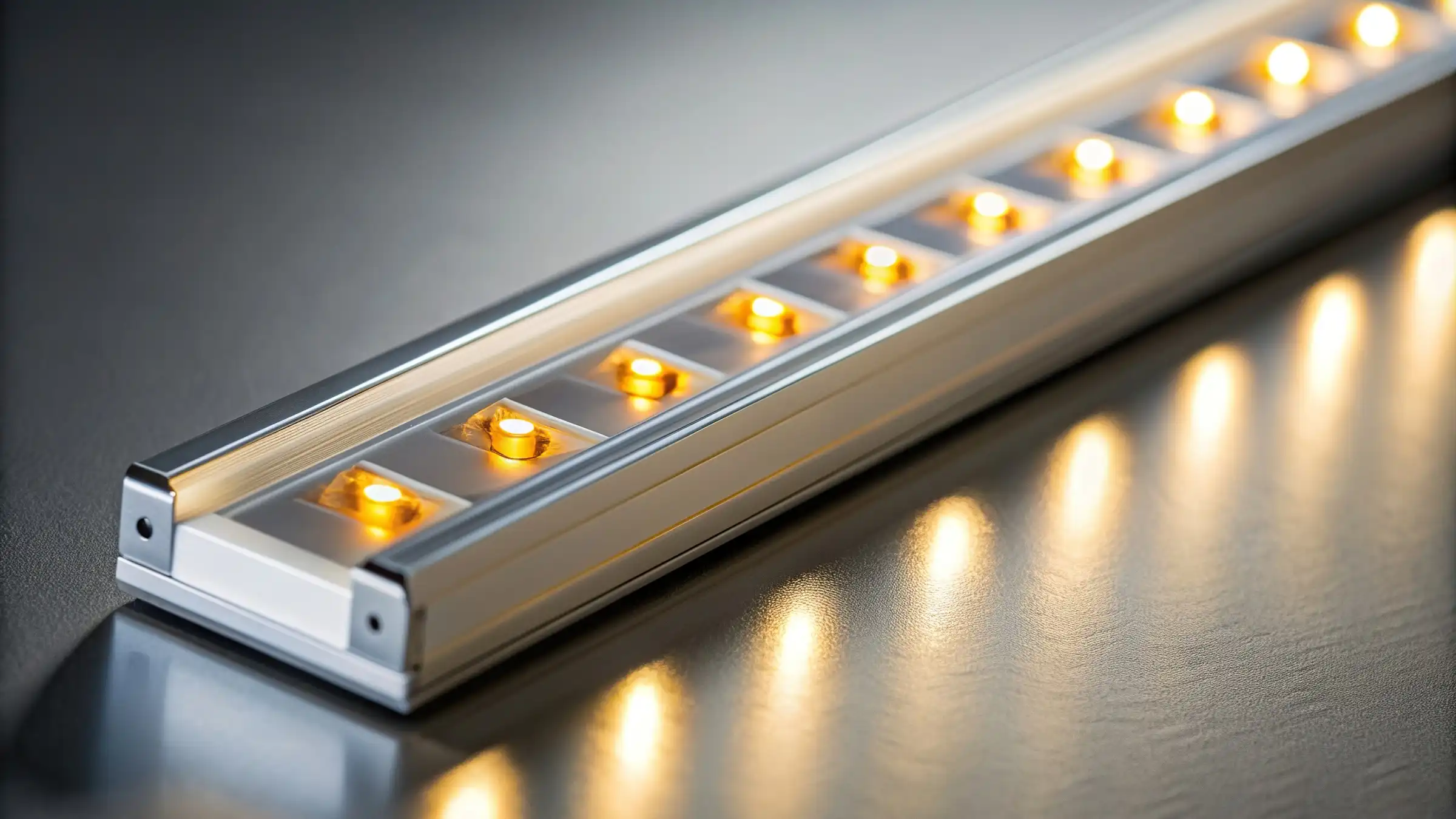

Conductivité thermique et électrique
L’aluminium offre une excellente conductivité thermique et électrique rapportée à son poids. Il est donc adapté aux applications de dissipation thermique ou de performance électrique.
Ici encore, la géométrie joue un rôle majeur : surface d’échange, épaisseur de paroi et circulation de l’air influencent souvent davantage la performance que le choix du matériau seul.
Durabilité et durabilité environnementale
L’aluminium conserve ses propriétés sur de longues durées de vie et peut être recyclé indéfiniment sans perte de performance. Le recyclage nécessite beaucoup moins d’énergie que la production primaire.
Pour les produits à longue durée de vie ou à grands volumes, cela soutient à la fois la durabilité technique et l’efficacité sur le cycle de vie, à condition que les profils soient conçus pour une production stable et répétable.
Points clés
• L’aluminium permet des conceptions légères et efficaces
• La rigidité dépend principalement de la géométrie
• La dilatation thermique doit être prise en compte
• La résistance naturelle à la corrosion est élevée, mais dépend de l’environnement
• L’usinage doit ajouter de la fonction, pas corriger une mauvaise conception
• La géométrie influence fortement les performances thermiques et électriques
3. Alliages aluminium série 6xxx
L’aluminium pur est relativement tendre. Pour obtenir de bonnes performances mécaniques, on le transforme en alliage en ajoutant des éléments en proportions contrôlées. Le type et la teneur de ces ajouts influencent directement la résistance, l’extrudabilité, l’usinabilité, l’aspect de surface et le coût. Autrement dit : le choix d’alliage est un vrai choix de conception, pas un détail.
La grande majorité des profils aluminium sur mesure (y compris chez ALUCAD) est réalisée en alliages série 6xxx. Dans un cadre EN, ce sont ceux qui offrent le meilleur compromis entre performance mécanique, comportement à l’extrusion, aptitude à l’usinage et qualité de finition.
Même si de nombreux alliages existent, seuls quelques-uns se comportent bien en extrusion, et encore moins restent stables quand on combine extrusion + usinage + anodisation. Un choix d’alliage fait tôt impacte directement : performance, aspect, délai, coût et stabilité en production série.
Pourquoi la série 6xxx est privilégiée
Les 6xxx sont des alliages aluminium–magnésium–silicium. Ils sont traitables thermiquement et particulièrement adaptés à l’extrusion car ils :
• s’écoulent de manière fiable dans les filières
• réagissent de façon prévisible au traitement thermique
• permettent une gamme de résistances mécaniques utile
• sont compatibles avec l’anodisation et les traitements courants
Pour la plupart des applications industrielles, ils apportent suffisamment de résistance sans dégrader la fabricabilité ni la répétabilité.
Propriétés des alliages 6xxx (références courantes)
Les alliages ci-dessous correspondent à la gamme standard utilisée pour des profils extrudés sur mesure. Chacun a ses points forts et ses limites, à connaître dès la conception.
6060
Généralement utilisé pour des profils à parois fines, esthétiques et anodisés.
Composition
• Aluminium : reste
• Silicium : 0,30–0,60 %
• Magnésium : 0,35–0,60 %
• Fer : 0,10–0,30 %
• Manganèse : 0,10 % max
• Chrome : 0,05 % max
• Cuivre : 0,10 % max
• Titane : 0,10 % max
• Zinc : 0,15 % max
• Autres éléments : 0,05 % max chacun, 0,15 % max au total
Caractéristiques
• Excellente qualité de surface après extrusion
• Très bon rendu après anodisation
• Bien adapté aux géométries complexes ou fines
Limites
• Résistance mécanique plus faible
• Peu adapté aux pièces fortement usinées ou porteuses
Perspective coût
Souvent l’option la plus économique pour des composants visuellement critiques lorsque les exigences mécaniques restent modérées.
6063
Généralement utilisé pour des profils techniques polyvalents et semi-architecturaux.
Composition
• Aluminium : reste
• Silicium : 0,20–0,60 %
• Magnésium : 0,45–0,90 %
• Fer : 0,35 % max
• Cuivre : 0,10 % max
• Manganèse : 0,10 % max
• Chrome : 0,10 % max
• Zinc : 0,10 % max
• Titane : 0,10 % max
• Autres éléments : 0,05 % max chacun, 0,15 % max au total
Caractéristiques
• Bon compromis entre qualité de surface et résistance
• Très largement utilisé et bien maîtrisé
• Résultats d’anodisation fiables
Limites
• Non destiné aux charges structurelles élevées
• La résistance est souvent surestimée dans les applications mécaniques
Perspective coût
Un choix polyvalent et économique lorsque les besoins en usinage et en résistance restent modérés.
6005
Généralement utilisé pour les profilés structurels de grande taille lorsqu’une résistance mécanique plus élevée est requise directement à partir de l’extrusion.
Composition
• Silicium : 0,50–0,90 %
• Magnésium : 0,40–0,70 %
• Fer : 0,35 % max
• Cuivre : 0,30 % max
• Manganèse : 0,50 % max
• Chrome : 0,30 % max
• Zinc : 0,20 % max
• Titane : 0,10 % max
• Autres éléments : 0,05 % max chacun, 0,15 % max au total
• Aluminium : le reste
Caractéristiques
• Résistance mécanique supérieure à celle des alliages 6060 et 6063
• Adapté aux applications structurelles ou porteuses
• Couramment utilisé lorsque la géométrie du profilé ou l’épaisseur des parois nécessite une résistance accrue
Limites
• Le matériau peut avoir tendance à adhérer aux outils de coupe lors des opérations de perçage et de fraisage, nécessitant souvent des paramètres d’usinage plus conservateurs
• Les finitions anodisées peuvent présenter une couleur et un aspect moins uniformes
Perspective de coût
Bien que le 6005 soit souvent choisi pour ses performances structurelles, il peut accroître la complexité de fabrication lorsqu’un usinage CNC important ou une anodisation de haute qualité est requis. Certains fournisseurs d’extrusion peuvent également avoir une disponibilité de stock plus limitée que pour les alliages d’ingénierie plus couramment utilisés.
6061
Généralement utilisé pour les composants soumis à des charges mécaniques nécessitant usinage, performances structurelles et finition de haute qualité.
Composition
• Silicium : 0,40–0,80 %
• Magnésium : 0,80–1,20 %
• Fer : 0,70 % max
• Cuivre : 0,15–0,40 %
• Manganèse : 0,15 % max
• Chrome : 0,04–0,35 %
• Zinc : 0,25 % max
• Titane : 0,15 % max
• Autres éléments : 0,05 % max chacun, 0,15 % max au total
• Aluminium : le reste
Caractéristiques
• Excellent rapport résistance/poids
• Très bonne usinabilité
• Produit des finitions anodisées fiables et homogènes
• Largement utilisé dans les applications techniques telles que les cadres de vélo, les équipements sportifs, les machines et les composants structurels
Limites
• Plus exigeant à extruder que les alliages 6060 ou 6063
• Coût matière généralement plus élevé que celui des alliages d’extrusion architecturaux
Perspective de coût
Le 6061 est souvent le choix privilégié lorsque les pièces nécessitent un usinage important, une résistance structurelle élevée et une anodisation. Bien que les coûts d’extrusion puissent être légèrement supérieurs à ceux des alliages plus tendres, la réduction des difficultés d’usinage et l’amélioration des performances de finition permettent souvent de diminuer le risque et le coût global de fabrication.
6082
Généralement utilisé pour des conceptions guidées par la résistance mécanique.
Composition
• Aluminium : reste
• Silicium : 0,70–1,30 %
• Magnésium : 0,60–1,20 %
• Fer : 0,50 % max
• Cuivre : 0,10 % max
• Manganèse : 0,40–1,00 %
• Chrome : 0,25 % max
• Zinc : 0,20 % max
• Titane : 0,10 % max
• Autres éléments : 0,05 % max chacun, 0,15 % max au total
Caractéristiques
• Résistance mécanique la plus élevée parmi les alliages 6xxx couramment extrudés
• Adapté aux applications mécaniquement exigeantes
Limites
• Extrudabilité réduite
• Qualité de traitement de surface médiocre
• Sensibilité accrue aux déformations
Perspective coût
Coûts d’extrusion et de finition généralement plus élevés. À sélectionner uniquement lorsque les exigences de résistance justifient clairement ces compromis.
Note de production ALUCAD
Le 6082 ne fait pas partie de la gamme standard d’alliages d’ALUCAD, mais peut être fourni pour des projets et volumes adaptés, sous réserve de validation technique.
Comparaison des alliages 6xxx
Alliage |
Usage typique |
Résistance |
Extrudabilité |
Aspect anodisé |
Aptitude à l’usinage |
Remarques |
|---|---|---|---|---|---|---|
6060 |
Profils architecturaux, pièces visibles |
Faible–Moy. |
Excellente |
Excellente |
Moyenne |
Meilleure qualité de surface ; idéale pour des extrusions complexes à parois fines. |
6063 |
Profils architecturaux, finitions anodisées |
Faible–Moy. |
Excellente |
Excellente |
Moyenne |
Alliage « architectural » courant ; résistance légèrement supérieure au 6060. |
6005 |
Profils structurels, cadres, rails |
Moyenne |
Bonne |
Bonne |
Moyenne |
Bon compromis pour la structure ; surface moins « esthétique » que 6060/6063. |
6061 |
Composants usinés soumis à des charges mécaniques |
Élevée |
Bonne |
Moyenne |
Bonne |
Axé sur la résistance ; aspect anodisé généralement moins homogène que 6060/6063. |
6082 |
Pièces structurelles et fortement usinées |
Élevée |
Bonne |
Moyenne |
Bonne |
Très courant en Europe ; solide et stable, mais peu adapté à une anodisation décorative. |
Choix d’alliage et impacts sur le reste de la chaîne
Le choix d’alliage ne joue pas uniquement sur la résistance. Il influence aussi :
• la vitesse d’extrusion et la stabilité du process
• l’usure filière et le coût d’outillage
• le comportement à l’usinage
• le rendu et la régularité en anodisation
• le risque de déformation en production
Choisir un alliage “en silo”, sans regarder la chaîne complète, conduit souvent à des compromis tardifs coûteux.
Pièges fréquents :
• choisir un alliage plus résistant alors que la géométrie pourrait apporter la rigidité
• attendre une anodisation esthétique avec un alliage structurel
• surspécifier la résistance “par sécurité” sans justification fonctionnelle
Si l’aspect est critique : partez d’un alliage mieux adapté aux traitements de surface et gagnez en rigidité via la géométrie. Si la résistance est critique : acceptez les compromis en état de surface, déformation et coût.
État métallurgique : la résistance ne dépend pas uniquement de l’alliage
Lors de la conception avec l’aluminium, le choix de l’alliage ne constitue qu’une partie de la décision. L’état métallurgique (T5, T6, etc.) définit l’état de traitement thermique du matériau et influence directement la résistance, la ductilité, la stabilité dimensionnelle et le comportement à l’usinage.
Pour les alliages d’extrusion de la série 6xxx, les états les plus courants sont T5 et T6.
T5 signifie que le profilé est refroidi à la sortie d’extrusion puis soumis à un vieillissement artificiel afin d’augmenter sa résistance. Il ne subit pas de mise en solution suivie d’une trempe après extrusion.
T6 signifie que le profilé est mis en solution, trempé puis vieilli artificiellement afin d’obtenir une résistance mécanique plus élevée.
La différence est significative.
L’état T6 offre une limite d’élasticité et une résistance à la traction supérieures à celles du T5. Cependant, cette augmentation de résistance s’accompagne d’une réduction de l’allongement à la rupture, ce qui rend le matériau moins ductile. Dans les sections fines, les clips d’assemblage ou les conceptions sensibles aux chocs, cette diminution de ductilité peut être déterminante.
Le T6 peut également générer des contraintes internes plus élevées en raison de la trempe lors du traitement en solution. Pour les profilés nécessitant un usinage intensif, cela peut augmenter le risque de légers mouvements après enlèvement de matière. À l’inverse, le T5 offre souvent une stabilité dimensionnelle légèrement meilleure dans les applications structurelles moins exigeantes.
Du point de vue de l’usinage, le T6 présente généralement un comportement de coupe plus net grâce à sa dureté plus élevée, tandis que les états plus tendres peuvent entraîner un léger effet de bavure ou d’adhérence de matière dans certaines conditions de coupe.
Le choix de l’état métallurgique doit donc être aligné avec :
• les exigences de charge structurelle
• la limite d’élasticité requise
• les besoins en ductilité et en allongement
• l’intensité des opérations d’usinage
• les exigences de stabilité dimensionnelle
Dans la conception de profilés en aluminium, le bon état métallurgique est celui qui fournit une résistance suffisante sans introduire de fragilité excessive, de risque de déformation ou de complexité inutile dans le processus de fabrication. L’alliage et l’état métallurgique doivent être spécifiés conjointement afin de garantir que le profilé réponde aux exigences prévues, tant en production qu’en service.
Points clés
• La plupart des profils sur mesure utilisent des alliages série 6xxx
• Les alliages standards incluent 6060, 6063, 6005 et 6061
• Aspect esthétique et haute résistance vont rarement ensemble
• Optimiser la géométrie est souvent plus efficace que “monter en alliage”
• L’état métallurgique (T5 vs T6) influence fortement la résistance, la ductilité, la stabilité dimensionnelle et le comportement à l’usinage
• Un bon choix d’alliage réduit coûts, risques et itérations dès le départ
4. Principes de l'extrusion de l'aluminium
Lors de la conception d'un profilé en aluminium sur mesure, il est essentiel de comprendre le procédé d'extrusion. En connaissant les possibilités et les limites de l'extrusion, ainsi que les principaux points de conception à prendre en compte, vous pourrez concevoir des profilés en aluminium plus faciles à fabriquer, plus réguliers et plus économiques.
Cette section de notre guide de conception des profilés en aluminium présente les principaux principes techniques de l'extrusion de profilés en aluminium sur mesure ayant le plus d'impact sur la qualité, les tolérances, les délais de fabrication et les coûts.
En quoi consiste l'extrusion de l'aluminium ?
L'extrusion de l'aluminium est un procédé de mise en forme à chaud. Une billette d'aluminium chauffée est poussée à travers une filière en acier sous haute pression afin de produire un profilé continu présentant une section constante.
Après l'extrusion, le profilé est rapidement refroidi (trempe) afin d'obtenir les propriétés métallurgiques requises. Il est ensuite étiré pour améliorer sa rectitude et réduire les contraintes résiduelles, coupé à longueur puis, si nécessaire, soumis à un vieillissement artificiel afin d'obtenir l'état métallurgique spécifié.
Capacité de la presse d'extrusion
Chaque presse d'extrusion possède une force maximale ainsi qu'un diamètre de billette maximal, ce qui limite la gamme de profilés qu'elle peut produire efficacement. À mesure que le diamètre du cercle circonscrit d'un profilé augmente, il est généralement nécessaire d'utiliser des billettes plus grandes et des presses de plus forte capacité.
Le diamètre du cercle circonscrit, l'épaisseur des parois, l'alliage, le taux d'extrusion et la géométrie générale du profilé influencent tous la pression nécessaire pour faire passer l'aluminium à travers la filière. Un petit profilé avec des parois extrêmement fines peut être tout aussi difficile à fabriquer qu'un profilé beaucoup plus grand avec des parois plus épaisses, car l'écoulement du métal devient plus difficile à maîtriser.
Les conceptions associant un faible diamètre de cercle circonscrit à des épaisseurs de paroi proches de 1 mm sont particulièrement sensibles aux variations du procédé. Elles sont davantage sujettes aux déformations, aux écoulements irréguliers du métal, aux défauts de surface et aux variations dimensionnelles.
Lorsqu'une conception nécessite des parois très fines, augmenter légèrement les dimensions générales du profilé, simplifier sa géométrie ou augmenter modérément l'épaisseur des parois permet souvent d'améliorer sa fabricabilité.
Équilibre des épaisseurs de paroi
L'épaisseur des parois est l'un des paramètres les plus importants en extrusion, car de fortes variations d'épaisseur provoquent un écoulement inégal du métal, entraînant des déformations, des variations de tolérances et une dégradation de l'état de surface. Des parois très fines sont possibles, mais elles augmentent les risques et réduisent la stabilité du procédé. À l'inverse, des parois excessivement épaisses peuvent également poser des problèmes en accentuant les différences de refroidissement et les retraits différentiels.
De manière générale, il est recommandé de :
• éviter les épaisseurs de paroi extrêmes ;
• maintenir une épaisseur aussi uniforme que possible ;
• éviter les transitions brusques entre zones épaisses et zones fines.
Symétrie et équilibre de l'écoulement du métal
Les profilés symétriques s'extrudent de manière plus prévisible, car l'écoulement de l'aluminium est équilibré à travers la filière. À l'inverse, les profilés asymétriques augmentent les risques de torsion, de flèche, la sensibilité aux conditions de refroidissement et rendent le maintien des tolérances plus difficile.
Il est fréquent d'ajouter de la matière à certaines zones d'un profilé afin d'équilibrer l'écoulement du métal dans la filière. Cela augmente légèrement le poids du profilé, mais améliore souvent sa stabilité dimensionnelle et facilite sa fabrication.
Longueur des porte-à-faux et ajustements de la filière
La longueur des porte-à-faux est un aspect important de la conception, souvent négligé. Les éléments du profilé nécessitant des languettes de filière longues et peu soutenues (porte-à-faux) deviennent plus difficiles à extruder de manière régulière. Lorsqu'elles sont trop longues ou trop fines, elles deviennent instables pendant l'extrusion.
Une longueur excessive des porte-à-faux peut entraîner :
• une déflexion pendant l'extrusion ;
• un écoulement instable du métal ;
• une mauvaise répétabilité dimensionnelle.
L'ajustement de la longueur des porte-à-faux est l'une des modifications les plus courantes apportées à une filière lors de son développement. Ces ajustements visent à améliorer le contrôle de l'écoulement et la stabilité du procédé, et non à augmenter la résistance mécanique. Lorsqu'un extrudeur recommande de modifier les porte-à-faux, c'est presque toujours pour améliorer la régularité des tolérances et la robustesse de la production.
Tolérances des profilés extrudés en aluminium
Une erreur fréquente consiste à considérer l'extrusion comme un procédé de haute précision. Nous constatons souvent que des tolérances inutilement serrées sont spécifiées sur des éléments extrudés bruts. Cela améliore rarement les performances fonctionnelles, mais augmente considérablement la difficulté d'extrusion, le temps de contrôle et, par conséquent, le coût du profilé.
La norme EN 755 définit les tolérances dimensionnelles ainsi que les limites de rectitude, de torsion, de flèche et les exigences générales de planéité. Ces valeurs correspondent aux performances réalistes pouvant être obtenues en extrusion.
État de surface et faces planes
Les longues surfaces planes et continues ont tendance à révéler les lignes d'extrusion et les marques d'écoulement, qui deviennent encore plus visibles après anodisation. Pour obtenir un meilleur rendu esthétique, il est préférable d'éviter les grandes surfaces planes lorsque cela est possible, ou d'intégrer des nervures, des rayons ou d'autres éléments de surface. Il est également important de garder à l'esprit que des surfaces parfaitement planes nécessitent généralement un usinage ou une finition complémentaire. Un polissage avant anodisation peut réduire les différences visuelles, mais de légères variations subsisteront.
Profilés pleins ou profilés creux
Profilés pleins
Les profilés pleins ne comportent aucune cavité fermée. Sauf lorsqu'ils sont destinés à supporter des charges ou des chocs très importants, les sections entièrement pleines sont souvent inutiles, car elles augmentent la consommation de matière, le poids, la force d'extrusion et les coûts de manutention sans améliorer significativement les performances fonctionnelles.
Les sections pleines se justifient généralement uniquement lorsque :
• des cavités internes compromettraient le fonctionnement ;
• les chemins de charge ou les interfaces ne permettent pas l'utilisation de sections creuses.
Profilés creux
Les profilés creux comportent une ou plusieurs cavités fermées et sont produits à l'aide de filières à pont ou à chambres de soudure (porthole dies). Ils offrent généralement un rapport rigidité/poids nettement supérieur, réduisant la consommation de matière tout en conservant les performances mécaniques. Lorsqu'ils sont compatibles avec l'application, les profilés creux :
• réduisent le poids du profilé ;
• facilitent la manutention ;
• conservent les performances fonctionnelles lorsqu'ils sont correctement conçus ;
• n'entraînent pas de coût d'outillage supplémentaire chez ALUCAD.
Les profilés pleins ne doivent donc pas être considérés comme le choix par défaut. L'ajout de cavités est souvent l'un des moyens les plus efficaces d'améliorer à la fois la fabricabilité et la rentabilité.
L'importance des rayons de raccordement en extrusion
Les angles intérieurs vifs limitent l'écoulement du métal pendant l'extrusion et concentrent les contraintes dans la filière. L'ajout de rayons de raccordement permet à l'aluminium de s'écouler plus facilement, améliore la stabilité dimensionnelle, réduit l'usure de la filière et contribue à obtenir un meilleur état de surface. Lorsqu'un angle intérieur vif est indispensable pour des raisons fonctionnelles ou d'assemblage, il reste généralement réalisable, mais nécessitera un meilleur contrôle du procédé et pourra augmenter la complexité de l'outillage ou les coûts de production.
De manière générale, les angles intérieurs devraient comporter un rayon dès que la conception le permet. Les angles extérieurs sont moins critiques, mais il est également préférable d'éviter des arêtes inutilement vives. Dans de nombreux cas, un faible rayon n'a aucun impact sur la fonction du composant tout en améliorant la fiabilité de l'extrusion et en réduisant les contraintes sur la filière.
Comment la conception de votre profilé influence la quantité minimale de commande
Les quantités minimales de commande (QMC) sont directement influencées par la manière dont votre profilé en aluminium sur mesure peut être extrudé.
L'extrusion est un procédé de fabrication continu. Avant le lancement de la production, l'extrudeur doit préparer la filière, chauffer la billette, régler la presse, produire des longueurs d'essai, contrôler les dimensions et stabiliser le procédé. De plus, le début et la fin de chaque cycle d'extrusion génèrent inévitablement des chutes de matière. Ces opérations de préparation étant identiques quelle que soit la quantité produite, les très petites séries deviennent proportionnellement beaucoup plus coûteuses. Les QMC permettent donc de répartir ces coûts fixes sur un volume de production suffisant.
La quantité minimale de commande dépend principalement de la presse d'extrusion nécessaire à la fabrication du profilé. Celle-ci est essentiellement déterminée par le diamètre du cercle circonscrit et le poids du profilé au mètre. Deux profilés peuvent avoir le même diamètre de cercle circonscrit tout en présentant des épaisseurs de paroi différentes et donc des poids très différents. Les profilés plus lourds nécessitent généralement des billettes plus importantes et sont souvent associés à des quantités minimales de commande plus élevées.
La géométrie du profilé influence également les QMC. Des parois très fines, de fortes variations d'épaisseur, des sections asymétriques, des géométries creuses complexes ou des tolérances inutilement serrées peuvent réduire la vitesse d'extrusion, accroître l'instabilité du procédé et rendre la production moins économique.
D'une manière générale, les profilés en aluminium plus grands, plus lourds et plus complexes nécessitent des presses d'extrusion de plus forte capacité, des séries de production plus importantes et, par conséquent, des quantités minimales de commande plus élevées.
Note de production ALUCAD
Chez ALUCAD, la longueur maximale habituelle des profilés extrudés est d'environ 5 850 mm, principalement afin de garantir leur compatibilité avec le transport en conteneur et les opérations de manutention en aval.
Points clés
• Des épaisseurs de paroi équilibrées et une géométrie symétrique améliorent la régularité de l'extrusion.
• La stabilité de l'écoulement du métal est plus importante que la réduction maximale de la matière.
• Des tolérances trop serrées augmentent les coûts sans améliorer les performances.
• Concevez d'abord pour l'extrusion, puis réalisez un usinage de précision si nécessaire.
• L'état de surface doit être pris en compte dès la phase de conception.
• Les profilés creux sont souvent plus efficaces que les profilés pleins.
• L'ajout de rayons de raccordement favorise un écoulement plus régulier du métal dans la filière.
• Les quantités minimales de commande sont largement déterminées par le procédé d'extrusion.

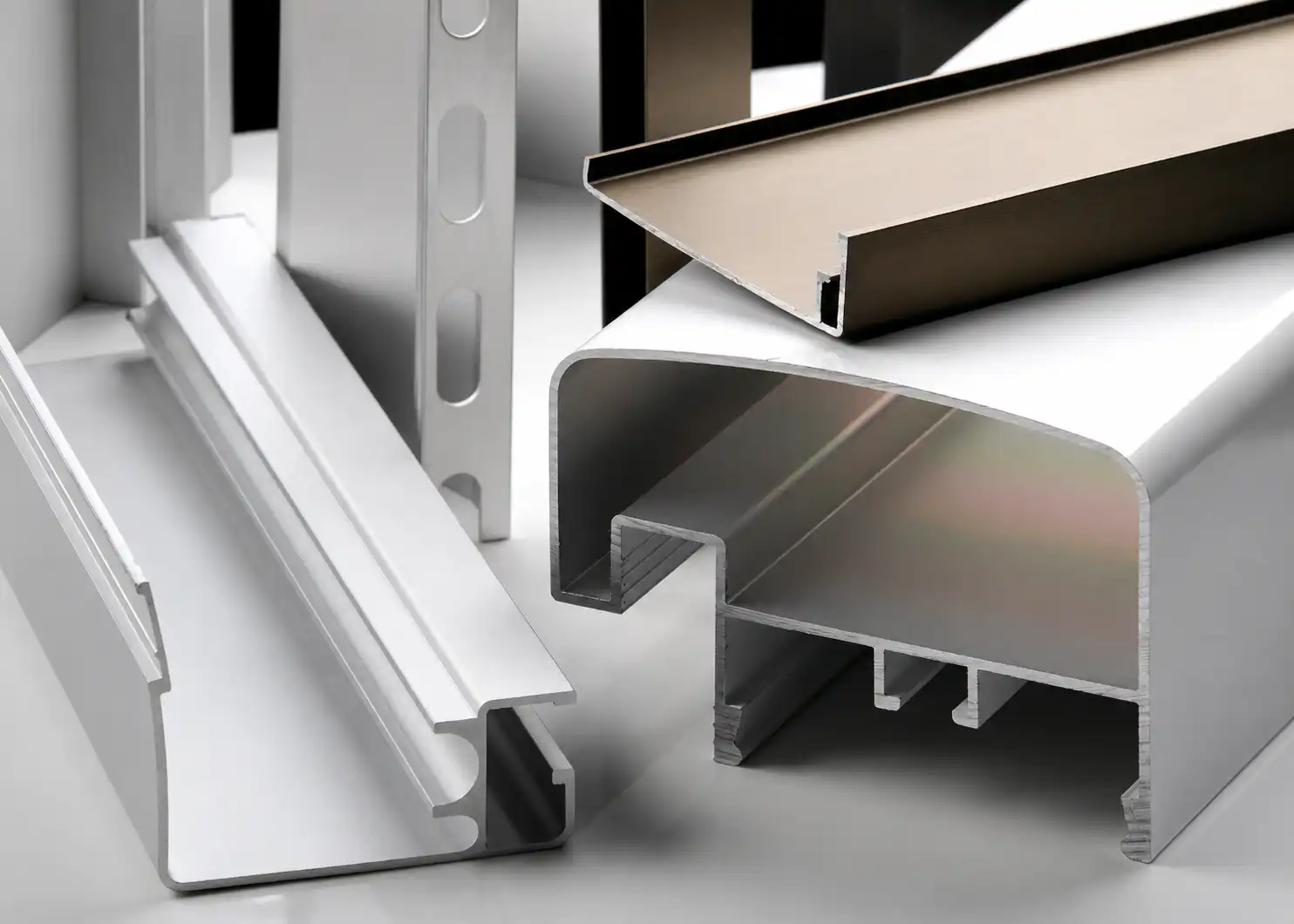

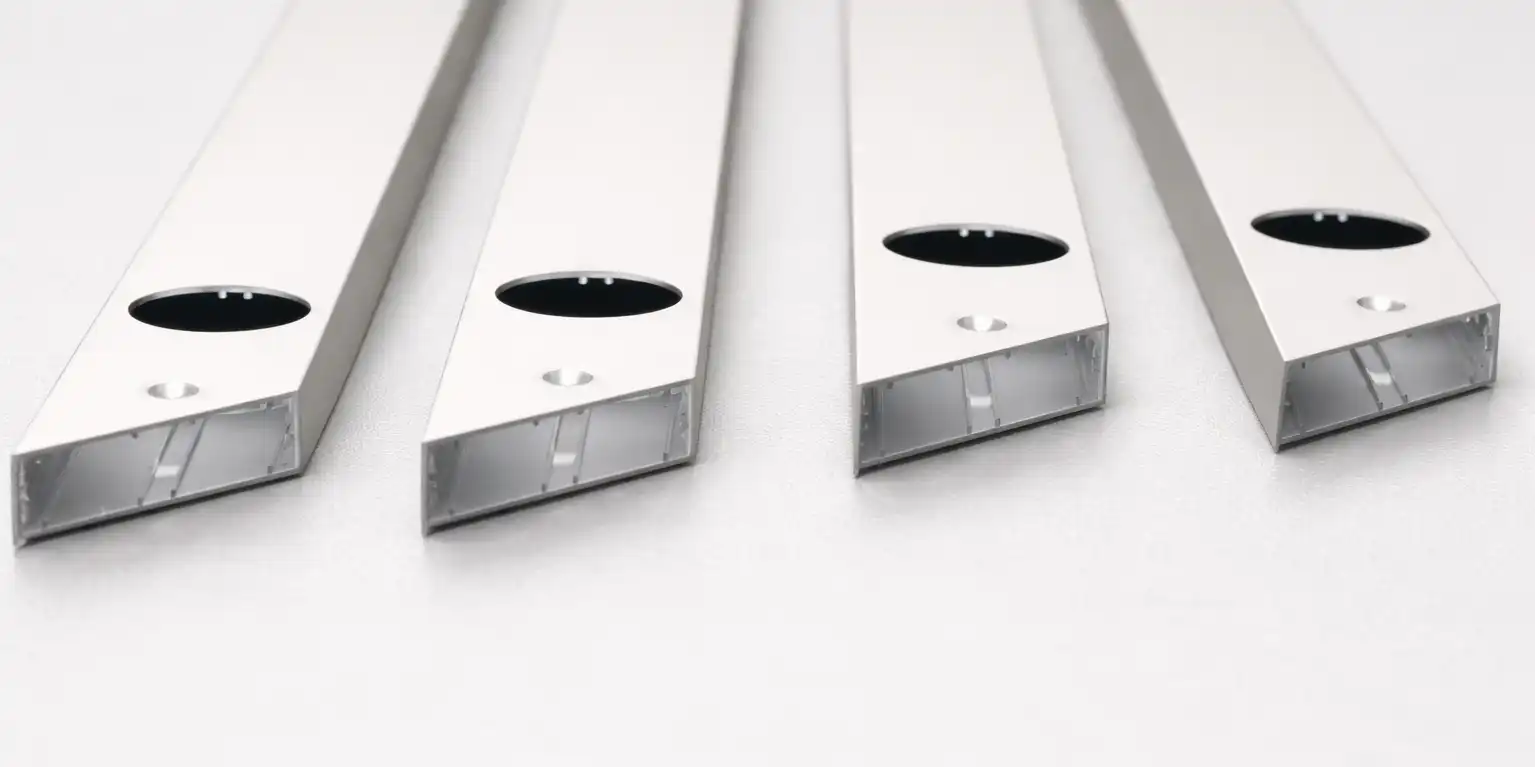

5. Principes d’usinage des profils en aluminium extrudés
L’extrusion crée la forme de base de votre profilé en aluminium, tandis que l’usinage permet d’ajouter des caractéristiques telles que des trous, rainures, filetages, poches, etc. En résumé, l’usinage détermine la manière dont le composant fini s’assemble avec d’autres pièces et contribue à donner au profilé en aluminium sa fonction finale.
Lorsqu’un usinage est nécessaire, plusieurs facteurs importants doivent être pris en compte dès la conception du profilé en aluminium afin de maîtriser la précision, la régularité et également les coûts.
Qu’est-ce qu’une référence et pourquoi est-elle importante lors de l’usinage de profilés en aluminium ?
Un profilé en aluminium extrudé n’est jamais parfaitement identique sur toute sa longueur. De petites variations apparaissent naturellement pendant l’extrusion. Ces variations peuvent être parfaitement acceptables au regard des tolérances d’extrusion, tout en posant problème si une caractéristique usinée est positionnée à partir d’une partie non maîtrisée du profilé utilisée comme référence.
Par exemple, imaginons qu’un trou doive s’aligner parfaitement avec un autre composant. Si la position du trou est définie à partir d’un bord extrudé susceptible de varier, la position du trou par rapport à l’autre composant peut elle aussi varier.
C’est pourquoi les références sont importantes.
Une référence est un élément convenu utilisé pour positionner et mesurer les caractéristiques d’un composant. On peut comparer cela au fait de placer un objet dans l’angle d’une table : le plateau fournit une première référence, un bord en fournit une autre, et l’angle permet enfin de définir une position fixe. Une fois l’objet positionné de manière constante, les mesures peuvent toujours être prises à partir des mêmes références.
Selon le composant, plusieurs références peuvent être utilisées ensemble afin de contrôler complètement le positionnement de la pièce. Une méthode courante consiste à en utiliser trois :
• Une référence primaire pour établir la référence principale
• Une référence secondaire pour définir une autre direction et empêcher davantage de mouvement
• Une référence tertiaire pour établir la position finale
Les caractéristiques usinées doivent être définies par rapport à des références claires et maîtrisées, plutôt qu’à des parties arbitraires du profilé extrudé.
Les surfaces brutes d’extrusion peuvent être utilisées comme références lorsque leurs tolérances d’extrusion normales sont suffisamment précises pour l’application. Mais lorsqu’un alignement précis est nécessaire, une référence mieux maîtrisée peut être requise.
Maîtriser les montages d’usinage
Un montage d’usinage correspond à une position dans laquelle le profilé est maintenu pendant son usinage.
Imaginez que vous deviez usiner trois trous dans le profilé. Si les trois peuvent être réalisés alors que le profilé reste bridé dans la même position, leur position les uns par rapport aux autres peut être contrôlée avec une grande précision. Imaginons maintenant que le profilé doive être retourné, repositionné et rebridé trois fois pour usiner ces trois trous. Cela peut introduire un certain degré de variation.
Lors de la conception de profilés en aluminium usinés, il est donc généralement préférable de réduire le nombre de changements de montage nécessaires pour usiner des caractéristiques critiques liées entre elles. De manière générale, il vaut mieux éviter autant que possible les repositionnements inutiles. Il peut même être intéressant, dès les premières étapes de conception, de regrouper les caractéristiques liées sur une même face lorsque cela est possible.
De plus, chaque montage supplémentaire augmente le temps d’usinage, et le temps d’usinage augmente les coûts. Concevoir une pièce de manière à réaliser davantage de caractéristiques avec moins de montages peut donc améliorer la régularité tout en réduisant le coût de production.
Rigidité du profilé et quantité de matière autour des zones usinées
Les profilés en aluminium peuvent être longs, fins et relativement flexibles. Cela est important car l’usinage consiste à enlever de la matière du composant, et l’outil de coupe exerce des efforts sur le profilé pendant cette opération. Si une zone est trop fine ou insuffisamment soutenue, elle peut légèrement se déplacer pendant l’usinage, ce qui affectera la précision.
La conception du profilé extrudé a donc une influence directe sur sa facilité d’usinage. L’objectif n’est cependant pas simplement d’ajouter davantage d’aluminium, mais de placer la matière là où elle apporte un soutien utile afin d’améliorer le résultat final du profilé en aluminium usiné.
Il est également important de prêter attention aux trous, filetages, poches ou autres caractéristiques situés à proximité de parois fines ou de cavités internes. S’il n’y a pas suffisamment de matière autour d’une caractéristique, l’usinage peut provoquer différents problèmes, comme déboucher dans une cavité interne, provoquer une déformation locale ou laisser trop peu de matière pour obtenir un filetage suffisamment résistant. Dans la mesure du possible, le profilé extrudé doit donc prévoir suffisamment de matière autour des zones qui seront ensuite usinées.
Concevoir l’extrusion en tenant compte de l’usinage
L’un des principaux avantages des profilés en aluminium sur mesure est que l’extrusion peut être conçue en fonction du composant final. Ainsi, plutôt que d’extruder une forme simple et standard puis d’enlever de grandes quantités d’aluminium par usinage, il est souvent possible d’intégrer directement une géométrie utile dans le profilé.
Par exemple, le profilé extrudé peut parfois être conçu avec :
• Des zones plus épaisses aux endroits où des trous ou filetages seront usinés
• Des bossages de vissage intégrés
• Des rainures ou éléments de positionnement
• Un renfort supplémentaire autour des zones usinées
• Une forme plus facile à maintenir solidement pendant l’usinage
Une petite modification du profilé extrudé peut parfois supprimer complètement une opération d’usinage. Cela peut réduire le temps d’usinage et les pertes de matière sans nécessairement augmenter le coût de l’extrusion et peut, au contraire, réduire le coût global de production.
Outils et montages sur mesure
Un montage est un dispositif conçu pour maintenir le profilé de manière sûre et constante pendant sa fabrication. Un outil sur mesure est, comme son nom l’indique, un outil conçu et fabriqué spécifiquement pour un profilé en aluminium, généralement sur mesure, ou pour une opération de fabrication particulière.
Ces solutions peuvent être très utiles, car les profilés en aluminium sur mesure présentent souvent des formes difficiles à maintenir ou qui demandent davantage de temps à usiner avec des équipements standards.
Les montages et outils conçus spécifiquement pour une application, notamment les outils de poinçonnage, peuvent permettre :
• Un positionnement plus constant du profilé
• Une meilleure répétabilité
• Un meilleur maintien des sections fines ou complexes
• La réalisation de plusieurs caractéristiques en un seul montage
• Des cycles d’usinage plus courts
• Moins de variation entre différents opérateurs ou montages
Les outils sur mesure sont souvent associés à de très grands volumes de production, car leur conception et leur fabrication représentent un coût initial. Mais ce n’est pas toujours le cas. Des outils sur mesure peuvent également être fabriqués pour des séries plus petites lorsque la réduction du temps d’usinage est suffisante pour compenser le coût initial de l’outillage. Cela est particulièrement vrai lorsque les outils sont fabriqués en interne, car cela réduit la dépendance envers des fabricants d’outillage externes ainsi que les coûts associés.
Chez ALUCAD, nous fabriquons régulièrement des outils de poinçonnage adaptés aux conceptions de nos clients, car ils permettent d’obtenir une excellente répétabilité tout en réduisant considérablement le temps de production. Une fois l’outillage correctement réglé, la même opération peut être répétée très rapidement sur une grande série de production.
Vous pouvez en savoir plus sur les outils de poinçonnage sur mesure pour profilés en aluminium ici.
Tolérances d’usinage
Aucun procédé de fabrication ne produit exactement la même dimension à chaque fois. Une tolérance indique donc au fabricant quelle variation est acceptable. Par exemple, si un plan indique 20,00 ±0,10 mm, la dimension finale peut mesurer entre 19,90 mm et 20,10 mm tout en restant acceptable.
Plus la tolérance est serrée, moins la variation autorisée est importante. Il peut donc être tentant de spécifier des tolérances très serrées partout, mais une tolérance plus serrée ne signifie pas automatiquement un meilleur composant. Les tolérances serrées nécessitent généralement un meilleur contrôle pendant l’usinage et l’inspection, ce qui augmente le temps et le coût de fabrication. Elles ne doivent donc être spécifiées que lorsque la fonction du profilé en aluminium l’exige réellement. Vous pouvez en savoir plus sur les tolérances d’usinage serrées et la question de savoir si elles sont réellement nécessaires ici.
Une norme de tolérances largement utilisée pour les composants usinés est l’ISO 2768. Elle fournit des plages de tolérances générales pouvant être appliquées lorsqu’aucune tolérance individuelle n’est spécifiée pour une dimension.
Pour les dimensions linéaires, l’ISO 2768-1 définit quatre classes de tolérances : f (fine), m (moyenne), c (grossière) et v (très grossière). Le tableau ci-dessous indique la variation autorisée pour chaque classe en fonction de la dimension concernée.
Dimension nominale (mm) |
f (fine) |
m (moyenne) |
c (grossière) |
v (très grossière) |
|---|---|---|---|---|
0,5 - 3 |
±0,05 mm |
±0,10 mm |
±0,20 mm |
— |
>3 - 6 |
±0,05 mm |
±0,10 mm |
±0,30 mm |
±0,50 mm |
>6 - 30 |
±0,10 mm |
±0,20 mm |
±0,50 mm |
±1,00 mm |
>30 - 120 |
±0,15 mm |
±0,30 mm |
±0,80 mm |
±1,50 mm |
>120 - 400 |
±0,20 mm |
±0,50 mm |
±1,20 mm |
±2,50 mm |
>400 - 1000 |
±0,30 mm |
±0,80 mm |
±2,00 mm |
±4,00 mm |
>1000 - 2000 |
±0,50 mm |
±1,20 mm |
±3,00 mm |
±6,00 mm |
>2000 - 4000 |
— |
±2,00 mm |
±4,00 mm |
±8,00 mm |
Plus la dimension est grande, plus la variation autorisée par la norme est généralement importante. Par exemple, dans la classe m (moyenne), une dimension de 20 mm présente une tolérance générale de ±0,20 mm, tandis qu’une dimension de 500 mm présente une tolérance générale de ±0,80 mm.
Il s’agit de tolérances générales. Elles s’appliquent lorsqu’aucune tolérance individuelle n’est indiquée à côté d’une dimension sur le plan. Si une tolérance spécifique est indiquée pour une dimension donnée, cette exigence spécifique est prioritaire et doit être examinée en conséquence.
Que signifie ISO 2768-mK ?
Chez ALUCAD, notre standard pour les composants de profilés en aluminium usinés est généralement l’ISO 2768-mK.
Le « m » correspond à la classe de tolérance dimensionnelle moyenne. Il définit la variation autorisée pour des dimensions telles que les longueurs, largeurs ou diamètres de trous. Le « K » correspond à une classe de tolérances géométriques. Plutôt que de contrôler uniquement la dimension d’une caractéristique, il contrôle certains aspects de sa forme ou de son orientation, par exemple sa rectitude, sa planéité ou sa perpendicularité.
Le tableau ci-dessous présente les classes de tolérances géométriques H, K et L historiquement définies dans l’ISO 2768-2. Chez ALUCAD, la classe K est normalement utilisée avec la classe dimensionnelle m.
Dimension nominale (mm) |
H |
K |
L |
|---|---|---|---|
Jusqu’à 10 |
0,02 mm |
0,05 mm |
0,10 mm |
>10 - 30 |
0,05 mm |
0,10 mm |
0,20 mm |
>30 - 100 |
0,10 mm |
0,20 mm |
0,40 mm |
>100 - 300 |
0,20 mm |
0,40 mm |
0,80 mm |
>300 - 1000 |
0,30 mm |
0,60 mm |
1,20 mm |
>1000 - 3000 |
0,40 mm |
0,80 mm |
1,60 mm |
Remarque concernant la norme : l’ISO 2768-2, qui définissait notamment la classe de tolérances géométriques K, a été retirée en tant que norme ISO actuelle en 2021 et remplacée par l’ISO 22081. Toutefois, l’ISO 2768-mK reste largement mentionnée sur les plans techniques et continue d’être utilisée comme exigence de fabrication convenue dans l’industrie, notamment pour de nombreux composants que nous fabriquons.
Peut-on obtenir des tolérances plus serrées que celles prévues par le standard utilisé par un fabricant ?
Oui, parfois. Chez ALUCAD, par exemple, l’ISO 2768-mK constitue notre standard habituel de fabrication, mais ce n’est pas nécessairement la tolérance la plus serrée que nous puissions atteindre. Cela dépend réellement du profilé en aluminium sur mesure, notamment de la manière dont il peut être maintenu pendant l’usinage ou des opérations d’usinage nécessaires. Par exemple, nous pouvons souvent atteindre des tolérances plus serrées que celles indiquées dans les tableaux ci-dessus lorsque nous utilisons une presse de poinçonnage.
Cependant, lors de la conception d’un profilé en aluminium, il est généralement préférable de rester dans les tolérances standards habituellement utilisées par le fabricant. Si une caractéristique particulière doit réellement être plus précise, il est conseillé de vérifier auprès du fabricant si cette caractéristique peut être usinée de manière fiable dans la tolérance demandée. Dans certains cas, cela est tout à fait possible.
Ne pas oublier le traitement de surface
L’usinage ne doit pas être considéré séparément du traitement de surface requis pour le profilé. Des procédés comme l’anodisation de l’aluminium créent une couche d’oxyde à la surface de l’aluminium et peuvent donc influencer les dimensions finales. Les dimensions requises du composant fini doivent donc être prises en compte dès le début de la conception. Vous pouvez en savoir plus sur l’anodisation d’un profilé en aluminium avant ou après usinage ici.
Points clés
• L’extrusion crée la forme de base ; l’usinage ajoute des éléments fonctionnels
• Les références fournissent des repères communs à partir desquels les caractéristiques importantes peuvent être positionnées et mesurées
• Réduire le nombre de montages d’usinage améliore généralement la régularité et réduit les coûts
• Le profilé extrudé doit présenter suffisamment de rigidité et de matière autour des zones qui seront usinées
• Concevoir le profilé en tenant compte de l’usinage peut supprimer des opérations inutiles
• Les outils et montages dédiés peuvent améliorer la répétabilité et la précision tout en réduisant considérablement le temps de production, et donc les coûts
• Les tolérances serrées ne doivent être spécifiées que lorsqu’elles sont nécessaires au bon fonctionnement du composant
• Les traitements de surface tels que l’anodisation doivent être pris en compte lors de la définition des dimensions finales
6. Anodisation & autres traitements de surface
Le traitement de surface ne se décide pas à la fin. Il est conditionné très tôt par la conception du profil, le choix d’alliage, la qualité d’extrusion et la stratégie d’usinage. Géométrie, alliage, longueur, séquence d’usinage et définition des tolérances déterminent directement quelles finitions sont atteignables, leur régularité en production, et leur coût.
Anodisation : ce que ça fait (et ce que ça ne fait pas)
L’anodisation est un procédé électrochimique qui transforme la surface de l’aluminium en une couche d’oxyde contrôlée. Cette couche :
• améliore la résistance à la corrosion
• augmente la dureté de surface
• permet la coloration (selon l’alliage et le procédé)
• réduit la conductivité électrique en surface
• réduit légèrement la conductivité thermique en surface par rapport à l’aluminium nu
L’anodisation n’est pas un revêtement : la couche “pousse” depuis le matériau. Conséquences directes :
• l’état de surface avant anodisation est déterminant
• la composition de l’alliage impacte l’aspect
• des points de contact de process sont inévitables
L’anodisation ne masque pas les défauts. Stries de filière, marques d’écoulement, rayures, marques d’usinage restent visibles, souvent plus encore. Si une face doit être uniforme après anodisation, elle doit déjà l’être avant.
Choix d’alliage et rendu en anodisation
Tous les alliages ne réagissent pas pareil.
Les alliages “surface” (6060, 6063) donnent généralement :
• une couleur plus uniforme
• un aspect plus propre et régulier
Les alliages plus résistants (6061, 6082) montrent plus souvent :
• des variations de teinte
• des stries / marbrures
• une sensibilité accrue aux variations de procédé
Chercher un rendu esthétique sur un alliage structurel mène souvent à plus de préparation, plus de rebut ou plus de retouches sans bénéfice fonctionnel. Si l’aspect est critique, l’alliage doit être choisi en pensant anodisation dès le départ, quitte à compenser la rigidité par la géométrie.
Anodiser avant ou après usinage
Anodisation avant usinage (pré-usinage)
Le profil est anodisé puis usiné.
Avantages :
• anodisation uniforme sur les faces extrudées visibles
• coût d’anodisation plus bas
• pertinent si les zones usinées sont cachées / non esthétique
Limites :
• les zones usinées ne sont pas anodisées
• contraste visible entre alu nu et anodisé après coupe/usinage
Anodisation après usinage (post-usinage)
Le profil est entièrement usiné puis anodisé.
Avantages :
• anodisation sur toutes les faces
• meilleure rendu esthétique sur pièce finie
Limites :
• coût plus élevé
• plus de manutention / étapes
• maîtrise plus stricte des dimensions et de l’état de surface
À réserver aux pièces où l’uniformité esthétique complète est réellement justifiée.
Points de contact, accrochage et manutention en anodisation
Pendant l’anodisation, les profils doivent être connectés électriquement et maintenus mécaniquement. Cela impose des points de contact, qui laisseront des marques visibles. C’est inévitable.
Si l’anodisation est faite avant usinage, on peut prévoir de la surépaisseur pour éliminer ces zones ensuite. Sur profils longs, des points de support supplémentaires peuvent être nécessaires.
Si l’anodisation est faite après usinage, les marques resteront sur la pièce finie et doivent être anticipées dès la conception.
Autres traitements de surface
Polissage
• améliore l’aspect avant anodisation ou revêtement
• ajoute du temps et du coût
• à réserver aux surfaces visibles à forte valeur perçue
Laquage / thermolaquage (powder coating)
• plus grande flexibilité de couleur que l’anodisation
• plus tolérant aux petites variations de surface
• ajoute une épaisseur à intégrer dans les tolérances
Ponçage, sablage (sand blasting) / préparation de surface
• réduit stries d’extrusion ou marques d’usinage
• améliore l’uniformité
• ajoute du temps et du coût
• doit être maîtrisé pour éviter des zones irrégulières
Points clés
• Le rendu de finition se décide dès la conception
• L’anodisation protège mais accentue les défauts de surface
• L’alliage influence fortement l’aspect anodisé
• Pré-usinage : surfaces coupées brutes ; post-usinage : marques de contact visibles
• Les marques de contact (post-usinage) sont inévitables et doivent être prévues
• Choisir la finition tôt évite retouches et coûts inutiles
7. Assemblage, conditionnement & livraison
Assemblage, conditionnement et livraison sont souvent vus comme des étapes “aval”. En réalité, ce sont la suite logique de la conception. Un profil pensé pour l’assemblage et le transport se manipule mieux, s’abîme moins, et coûte moins cher à livrer.
Ces sujets doivent donc être abordés tôt, au même titre que l’extrusion, l’usinage et la finition, et non pas à la fin.
Considérations d’assemblage
Selon les besoins projet, les pièces peuvent être fournies sous forme :
• de composants usinés individuels
• de sous-ensembles
• d’ensembles complètement assemblés
• d’ensembles combinant aluminium et pièces non aluminium
Opérations typiques :
• fixation mécanique
• insertion de quincaillerie
• contrôles d’alignement et fonctionnels
• préparation pour installation directe
Pour des assemblages en série ou répétitifs, intégrer l’assemblage en amont réduit la manutention, les erreurs d’assemblage et la main-d’œuvre interne côté client, tout en permettant une détection plus précoce des défauts et des corrections plus rapides. Dans beaucoup de cas, cela réduit le coût total rendu (landed cost) en simplifiant la logistique et en limitant les reprises.
Concevoir pour un assemblage efficace
Les profils qui s’assemblent bien partagent généralement les mêmes principes :
• surfaces de référence (datums) clairement définies
• points de fixation accessibles et logiques
• interfaces et perçages cohérents et répétables
• tolérances serrées uniquement là où la fonction l’exige
Les problèmes d’assemblage viennent souvent de conceptions surcontraintes : plusieurs tolérances serrées interagissent sans nécessité. Si deux pièces doivent s’emboîter, une caractéristique doit piloter l’ajustement ; les autres dimensions associées doivent pouvoir “flotter” dans des limites réalistes.
Concevoir pour l’assemblage, c’est surtout maîtriser les interfaces, pas serrer toutes les côtes dimensionnelles.
Considérations de conditionnement
Le conditionnement doit être conçu autour de la pièce et des conditions de transport. Il n’y a pas de solution “générique”.
Cela dépend notamment de :
• la longueur et la rigidité du profil
• la finition (brut, anodisé, poli, peint)
• l’état (pièces séparées ou assemblées)
• le mode et la distance de transport
Un bon conditionnement combine souvent :
• films de protection si nécessaire
• cales / séparateurs pour éviter les contacts
• caisses ou palettes adaptées à la géométrie
Les surfaces finies — surtout anodisées, polies ou revêtues — sont sensibles à :
• l’abrasion
• les marques de contact
• les vibrations pendant le transport
Le conditionnement doit donc gérer :
• les zones de contact
• l’empilabilité
• les mouvements en manutention et transport
Traiter ces points tôt évite les dommages en transit, les litiges et les reprises, pour un coût bien inférieur au remplacement des pièces.
Points clés
• Assemblage/conditionnement/livraison prolongent la conception
• Un assemblage en amont peut réduire coûts et complexité opérationnelle
• Une bonne stratégie de datums améliore le rendement d’assemblage
• Le conditionnement doit être adapté à la finition et au transport
8. Checklist de conception avant envoi d’une demande de prix (RFQ)
Avant de demander un chiffrage pour un produit aluminium extrudé sur mesure, passer en revue les points ci-dessous améliore nettement la précision du devis, la faisabilité technique, les délais et la qualité finale.
Cette checklist s’adresse aux ingénieurs comme aux acheteurs. Elle regroupe les causes les plus fréquentes de re-design, de surcoût et de retard lorsque la conception n’intègre pas la réalité industrielle.
1. Choix du matériau et de l’alliage
• L’alliage choisi est-il adapté aux besoins mécaniques et aux attentes de finition ?
• Les exigences esthétiques sont-elles compatibles avec l’alliage sélectionné ?
• La rigidité a-t-elle été optimisée par la géométrie avant de choisir un alliage plus résistant ?
• L’usinabilité et le risque de déformation sont-ils acceptables pour cet alliage ?
• Le traitement de surface (ex. anodisation) impacte-t-il les performances thermiques ou électriques ?
2. Géométrie du profil et conception extrusion
• Les épaisseurs de paroi sont-elles équilibrées et réalistes pour une extrusion stable ?
• Le profil est-il aussi symétrique que la fonction le permet afin de favoriser un écoulement équilibré ?
• Les zones pleines inutiles ont-elles été évidées lorsque la fonction le permet ?
• Les longueurs en porte-à-faux sont-elles maîtrisées pour limiter instabilité et déformation ?
• Les angles internes vifs sont-ils évités autant que possible ?
• Une filière mono-sortie est-elle privilégiée lorsque la tenue des tolérances ou l’aspect esthétique sont critiques ?
• Le profil est-il compatible avec une taille de presse, une pression et un diamètre circonscrit réalistes ?
3. Tolérances et normes
• Les tolérances serrées sont-elles appliquées uniquement aux caractéristiques qui pilotent la fonction ou l’assemblage ?
• Les zones brutes d’extrusion et les zones usinées sont-elles clairement distinguées sur les plans ?
• La stratégie de références (datums) est-elle claire pour l’usinage et le contrôle ?
• Les tolérances demandées sont-elles réalistes pour une production en série ?
4. Longueur, manutention et logistique
• La longueur du profil est-elle compatible avec l’extrusion, la finition, la manutention et le transport ?
• Si des longueurs supérieures sont nécessaires, l’impact sur la rectitude, la qualité de finition et le conditionnement a-t-il été discuté en amont ?
• Le design peut-il être modularisé et assemblé après coupe à longueur ?
• La manutention en usinage, finition, conditionnement et livraison a-t-elle été prise en compte ?
5. Considérations d’usinage
• Toutes les interfaces fonctionnelles et surfaces de référence sont-elles prévues en usinage ?
• L’orientation d’usinage est-elle claire et cohérente avec la stratégie de datums ?
• Les caractéristiques critiques peuvent-elles être usinées avec un minimum de reprises ?
• La rigidité du profil pendant l’usinage a-t-elle été évaluée ?
• Des montages ou outillages dédiés ont-ils été envisagés pour les fonctions répétitives ou de précision ?
6. Traitement de surface et finition
• L’anodisation, la peinture ou un autre traitement est-il compatible avec l’alliage choisi ?
• Le choix entre anodisation avant ou après usinage est-il clairement défini ?
• Les zones de contact acceptables (post-usinage) sont-elles identifiées et positionnées sur des faces non esthétiques ?
• Les attentes en matière d’état de surface sont-elles réalistes pour le procédé retenu ?
• Le ponçage ou le polissage sont-ils spécifiés uniquement lorsqu’ils apportent une réelle valeur fonctionnelle ou commerciale ?
7. Assemblage, conditionnement et livraison
• Un assemblage en amont permettrait-il de réduire les coûts, la manutention ou les risques ?
• Les surfaces de référence et interfaces sont-elles adaptées à un assemblage fiable ?
• Les exigences de protection et de conditionnement sont-elles clairement définies ?
• La pièce est-elle protégée contre les contacts, l’abrasion et les vibrations pendant le transport ?
• Le format de livraison est-il compatible avec la manutention et l’installation sur site ?
9. Concevoir des produits en aluminium extrudé sur mesure
Les produits en aluminium extrudé sur mesure offrent une grande liberté de conception. Mais cette liberté n’a de valeur que si elle reste alignée avec la réalité industrielle.
Ce guide n’a pas vocation à brider la créativité. Il vise à permettre de meilleures décisions dès le départ, avant que certains choix ne conduisent à des problèmes évitables. La majorité des difficultés en production provient d’hypothèses faites en phase de conception, sans visibilité complète sur les contraintes en aval.
Appliquer les principes décrits dans ce guide dès l’amont permet généralement d’obtenir :
• des devis plus justes et plus fiables
• des délais plus courts et plus prévisibles
• une meilleure qualité “du premier coup”
• moins de modifications tardives et de compromis
Un produit aluminium réussi ne s’optimise pas à une seule étape. Il résulte d’une approche globale qui considère l’extrusion, l’usinage, la finition, l’assemblage et la logistique comme un système cohérent, tout en respectant les exigences fonctionnelles et de performance.
Un échange technique tôt dans le projet conduit presque toujours à de meilleurs résultats. Lorsque l’intention de conception et les contraintes de fabrication sont alignées dès le départ, les profils aluminium se comportent comme prévu — en production comme en utilisation.
Prochaine étape
Pour les projets au stade RFQ, les conceptions peuvent être analysées sous l’angle de la fabricabilité afin d’identifier les risques et les pistes d’amélioration avant tout engagement.
Pour en discuter, contactez-nous à contact@alucad.com.
