Quand on pense à l’électronique, on ne visualise pas spontanément le métal qui l’entoure. Pourtant, dans l’électronique industrielle et de puissance, cette structure métallique est l’un des éléments les plus critiques de l’ensemble du système.

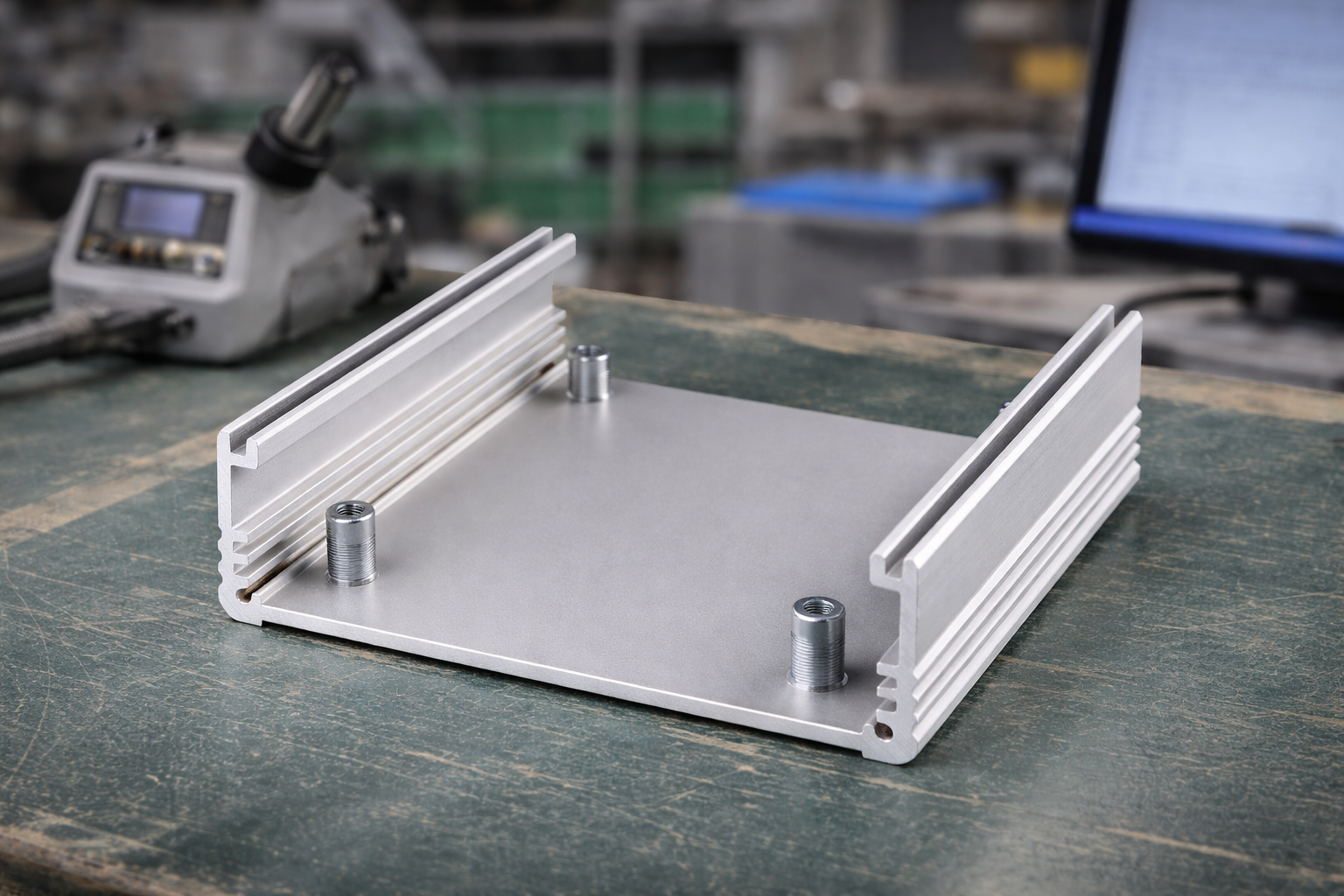

Et dans la majorité des cas, elle est en aluminium. Pas sous forme de simple tôle fine ou de carter décoratif, mais comme un produit en aluminium extrudé de grande section, conçu sur mesure pour épouser au plus près les composants électroniques.
Pourquoi l’aluminium est utilisé pour les boîtiers et composants électroniques
La raison est simple : chaleur, courant, vibrations et interférences.
À mesure que les systèmes montent en puissance, avec des courants plus élevés, des cycles de fonctionnement plus longs et des environnements plus sévères, la structure qui supporte l’électronique devient une partie intégrante de la conception électrique. L’aluminium n’est plus un simple boîtier, mais un composant fonctionnel à part entière.
L’aluminium comme dissipateur thermique intégré
Dans les alimentations industrielles, les onduleurs, les drivers LED, les systèmes batterie ou les équipements médicaux, la chaleur est constante et inévitable. Les ventilateurs peuvent aider, mais ils ajoutent du bruit, de la maintenance et des risques de défaillance.
L’approche la plus fiable consiste à concevoir le boîtier lui-même pour évacuer la chaleur.
De grandes sections extrudées en aluminium avec ailettes intégrées, parois épaisses et chemins d’air maîtrisés agissent comme des dissipateurs thermiques permanents. Au lieu d’ajouter un système de refroidissement, le produit en aluminium extrudé devient le système de refroidissement, fonctionnant silencieusement pendant toute la durée de vie du produit.
Performance thermique et CEM doivent être conçues ensemble
Une erreur fréquente dans les boîtiers en aluminium pour l’électronique consiste à traiter la gestion thermique et le comportement électromagnétique comme deux problématiques distinctes.
Les conceptions sont généralement optimisées d’abord pour la dissipation thermique, l’aluminium étant utilisé uniquement comme dissipateur. La conductivité électrique et la mise à la masse sont traitées plus tard via des tresses, des blindages ajoutés ou des revêtements conducteurs. À ce stade, la géométrie du profil est figée et les chemins électriques sont subis plutôt que conçus.
Le résultat est souvent un compromis. Les chemins thermiques peuvent être efficaces, mais la continuité de masse reste irrégulière. Ou bien les références électriques sont stables, mais le transfert thermique est perturbé par des interfaces, des traitements de surface ou des jeux d’assemblage.
L’aluminium peut assurer ces deux fonctions simultanément, à condition d’intégrer cette double exigence dès la phase d’extrusion. Cela implique de définir des chemins métalliques continus pour la chaleur et le courant, de maîtriser les interfaces de contact et de choisir des traitements de surface compatibles avec la conductivité thermique et électrique. Lorsqu’il est conçu ainsi, le boîtier agit naturellement comme chemin thermique stable et référence électrique contrôlée, sans complexité additionnelle.
Pourquoi les produits standards en aluminium conviennent rarement à l’électronique
Les composants électroniques s’intègrent rarement dans des formes génériques. Les modules de puissance nécessitent des points de fixation précis. Les condensateurs exigent des distances de sécurité adaptées à leur durée de vie. Les barres conductrices requièrent des distances contrôlées pour éviter les arcs électriques. Les câbles ont besoin de retenues mécaniques. Les capteurs doivent être blindés. Les sections standards imposent des compromis.
Un produit en aluminium extrudé sur mesure permet d’intégrer l’ensemble de ces fonctions dans une seule et même structure. Rails internes, rainures, chambres, surfaces de référence et faces de fixation sont extrudés en une pièce continue. Le nombre de composants diminue. La visserie est réduite. L’assemblage devient plus fiable, tout comme le produit final.
Produits en aluminium extrudé pour l’électronique à fort courant et forte puissance
Lorsque des courants importants sont en jeu, l’aluminium ne se contente pas d’entourer l’électronique. Il peut conduire le courant, assurer la mise à la masse du système et stabiliser le comportement électromagnétique.
Des sections épaisses en aluminium jouent simultanément le rôle de masse thermique, de référence électrique et de structure mécanique porteuse. Cette combinaison est difficile à atteindre avec des plastiques ou des tôles fines. Le cuivre pourrait remplir certaines fonctions, mais avec des dimensions, des poids et des coûts rarement compatibles avec des systèmes industriels.
Avantages de l’aluminium dans l’électronique
La réduction des coûts est un avantage, mais ce n’est pas le principal facteur.
Le véritable atout de l’aluminium dans les systèmes électroniques est sa prévisibilité. Son coefficient de dilatation est maîtrisé. Il forme naturellement une couche protectrice stable. Il s’usine avec précision après extrusion. Lorsqu’un équipement doit passer des tests de conformité, résister au transport et fonctionner en continu pendant des années, ce comportement maîtrisé est déterminant.
C’est là que l’extrusion sur mesure prend tout son sens. Un produit en aluminium extrudé personnalisé offre aux ingénieurs un contrôle total sur les tolérances, les chemins thermiques, les séquences d’assemblage et les opérations d’usinage en aval. À volumes moyens et élevés, une section extrudée bien conçue est souvent plus économique, plus robuste et plus fiable qu’un assemblage de multiples pièces distinctes.
Lorsque l’assemblage reste nécessaire, des fabricants de produits en aluminium extrudé sur mesure comme ALUCAD peuvent pré-assembler des composants sur demande, réduisant les délais, simplifiant la logistique et optimisant les opérations en aval.
Concevoir des produits en aluminium extrudé sur mesure pour la performance électronique
Grandes sections, géométries complexes, fonctions intégrées et tolérances serrées ne relèvent pas du surdimensionnement en électronique de puissance. Elles font la différence entre un produit qui fonctionne approximativement et un système fiable sur le long terme.
L’aluminium est le partenaire discret qui assure une grande partie du travail dans les systèmes électroniques. Il évacue la chaleur, stabilise la puissance, protège les signaux et structure l’ensemble. Et à mesure que l’électronique devient plus puissante, plus chaude et plus exigeante, l’aluminium évolue avec elle, volontairement façonné pour répondre précisément aux besoins du système.
