Les ingénieurs qui conçoivent des systèmes électroniques modernes doivent faire toujours plus avec moins. Ils doivent intégrer davantage de puissance, une densité de composants plus élevée et des boîtiers plus compacts, tout en respectant des contraintes strictes de coût et de délai. Cela exerce une forte pression sur les performances thermiques.

À mesure que les charges thermiques augmentent et que l’espace disponible diminue, il devient plus difficile de dissiper efficacement la chaleur sans augmenter la taille ou la complexité. Il faut donc une solution capable de s’intégrer dans un espace limité, de gérer des charges thermiques croissantes et de rester performante même lorsque le flux d’air n’est pas maîtrisé.

Les dissipateurs thermiques en aluminium extrudé standards supposent un flux d’air aligné et prévisible. Or, dans les systèmes compacts à forte puissance, le flux d’air est rarement uniforme ou bien dirigé. C’est dans ce contexte que les dissipateurs à plots en aluminium deviennent pertinents.

Conçus pour ces conditions, les dissipateurs à plots en aluminium augmentent la surface d’échange thermique effective, réduisent la résistance thermique depuis la base et permettent à l’air de circuler dans la structure selon plusieurs directions, assurant ainsi des performances plus fiables lorsque le flux d’air n’est pas optimal.

Voyons plus en détail ce qu’est un dissipateur à plots, comment il se compare à un dissipateur à ailettes droites, et dans quels cas son utilisation est pertinente.

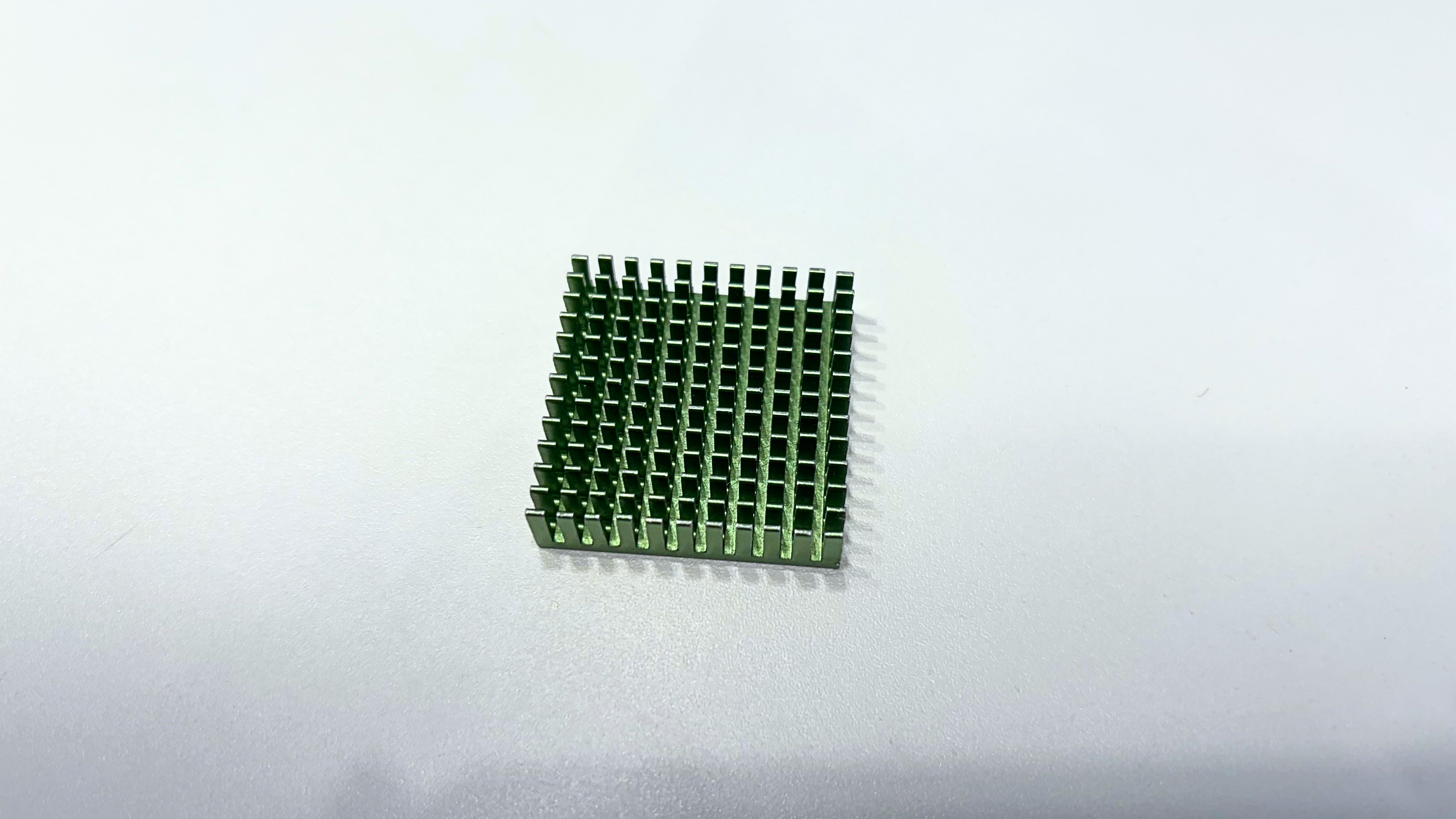

Qu’est-ce qu’un dissipateur thermique à plots en aluminium ?

Dans un dissipateur thermique en aluminium classique, les ailettes sont droites et parallèles, formées lors de l’extrusion. Le flux d’air est censé circuler de manière contrôlée à travers ces canaux.

Avec un dissipateur à plots, la géométrie est modifiée après extrusion. Le profil de base est usiné pour créer un réseau de plots — ronds, carrés ou de forme optimisée — ce qui modifie la manière dont l’air circule dans la pièce.

Au lieu de forcer l’air à circuler dans une seule direction, la structure permet un écoulement multidirectionnel. L’air peut traverser le dissipateur sous différents angles, ce qui est particulièrement avantageux lorsque les conditions ne sont pas idéales.

Dissipateur à plots vs dissipateur à ailettes droites

Un dissipateur à ailettes droites fonctionne de manière optimale lorsque le flux d’air est propre, aligné et prévisible.

Mais dans des environnements compacts ou avec une forte densité de composants, on observe souvent des recirculations, des turbulences et une répartition inégale de l’air — autrement dit, un flux d’air perturbé.

Comme la géométrie d’un dissipateur à plots n’est pas directionnelle, ses performances se maintiennent mieux lorsque le flux d’air est perturbé. Les plots ne sont pas intrinsèquement plus efficaces, mais plus tolérants. Leur avantage réside dans leur capacité à maintenir les performances lorsque le flux d’air est non uniforme.

Quand utiliser un dissipateur à plots en aluminium

Flux d’air imprévisible ou perturbé

Si vous ne maîtrisez pas complètement la circulation de l’air dans votre système, les ailettes droites perdent rapidement en efficacité. Les plots sont beaucoup plus tolérants. L’air peut entrer et sortir sous plusieurs directions, et les performances restent stables même dans des conditions d’écoulement perturbé.

Convection naturelle et refroidissement passif

Dans les systèmes passifs, le flux d’air est faible et dépend de la convection naturelle. Les plots favorisent la circulation de l’air et limitent la formation de couches d’air chaud stagnantes. À mesure que l’air circule entre les plots, la couche limite thermique est continuellement perturbée, améliorant ainsi le transfert thermique.

Conceptions compactes à forte densité thermique

Lorsque l’augmentation de la taille n’est pas possible, il faut optimiser le volume disponible. Les structures à plots permettent d’augmenter la surface d’échange thermique effective tout en laissant circuler l’air dans la structure. Chaque plot agit comme une surface d’échange individuelle, créant de multiples interactions locales plutôt qu’un flux unique.

Changement d’orientation

Les ailettes droites sont sensibles à l’orientation, notamment en convection naturelle. Les plots le sont beaucoup moins. Les performances restent plus constantes quelle que soit la position du produit.

La flexibilité de conception des dissipateurs à plots

L’un des principaux avantages d’un dissipateur à plots en aluminium est la liberté de conception.

Vous n’êtes pas limité à une géométrie standard. Il est possible d’adapter la conception aux contraintes thermiques et mécaniques de l’application. Les ingénieurs peuvent ajuster la hauteur globale, la hauteur des plots, l’épaisseur de la base, l’encombrement, le diamètre des plots et leur densité.

Ce niveau de flexibilité permet une forte personnalisation et une optimisation des performances, plutôt que de devoir s’adapter à un profil standard.

Les limites des dissipateurs à plots en aluminium

Utilisation avec flux d’air forcé

En cas de refroidissement par air forcé (ventilateur ou soufflante), les dissipateurs à plots ne sont pas toujours les plus efficaces.

L’air rencontre davantage de résistance en traversant une structure à plots, ce qui augmente la perte de charge. Le ventilateur doit donc fournir plus d’effort pour maintenir le même débit d’air.

Lorsque le flux d’air est bien dirigé et canalisé, les dissipateurs à ailettes droites peuvent être plus performants, car ils guident l’air plus efficacement avec moins de résistance.

Les plots améliorent le transfert thermique en perturbant l’écoulement, mais ce gain peut être compensé par l’augmentation de la résistance à l’air.

En résumé, si le flux d’air est déjà optimisé, les plots peuvent introduire des pertes inutiles.

Coût supplémentaire

Les dissipateurs à plots sont plus complexes à produire. L’usinage des plots constitue une opération supplémentaire, ce qui impacte le coût et les délais.

Contraintes de conception

Les performances dépendent fortement de la géométrie. Un espacement trop faible limite la circulation de l’air, tandis qu’un espacement trop important réduit la surface d’échange. Un équilibre est nécessaire.

Votre projet en bénéficierait-il ?

Un dissipateur à plots en aluminium est pertinent lorsque les hypothèses classiques sur le flux d’air ne sont plus valables.

Ils sont généralement choisis non pas pour offrir les meilleures performances théoriques, mais pour garantir des performances fiables dans des conditions réelles.

Si votre flux d’air est bien maîtrisé, une solution à ailettes droites sera souvent plus simple et plus économique. Dans le cas contraire, les plots apportent la robustesse nécessaire pour assurer le bon fonctionnement thermique.

---

Vous recherchez un fournisseur de dissipateurs à plots en aluminium ? Chez ALUCAD, nous fabriquons des profils aluminium sur mesure et usinons des dissipateurs à plots adaptés à votre conception. Envoyez-nous vos plans pour obtenir un devis.
